產品核心元器件采用國產化供應鏈體系，保障供應鏈連續性與系統運行穩定性。
采用 高精度磁式感應技術，提供單圈與多圈編碼器解決方案。
支持 RS485自由通訊接口或 Modbus-RTU 接口，實現靈活的數據通訊與系統集成。
單圈分辨率最高達 21位，多圈分辨率可達 14位，確保精確測量。
擁有 超強抗沖擊與抗振動能力，適應復雜工業環境。
內置 反短接與短路保護功能，有效降低安裝錯誤對編碼器的影響。

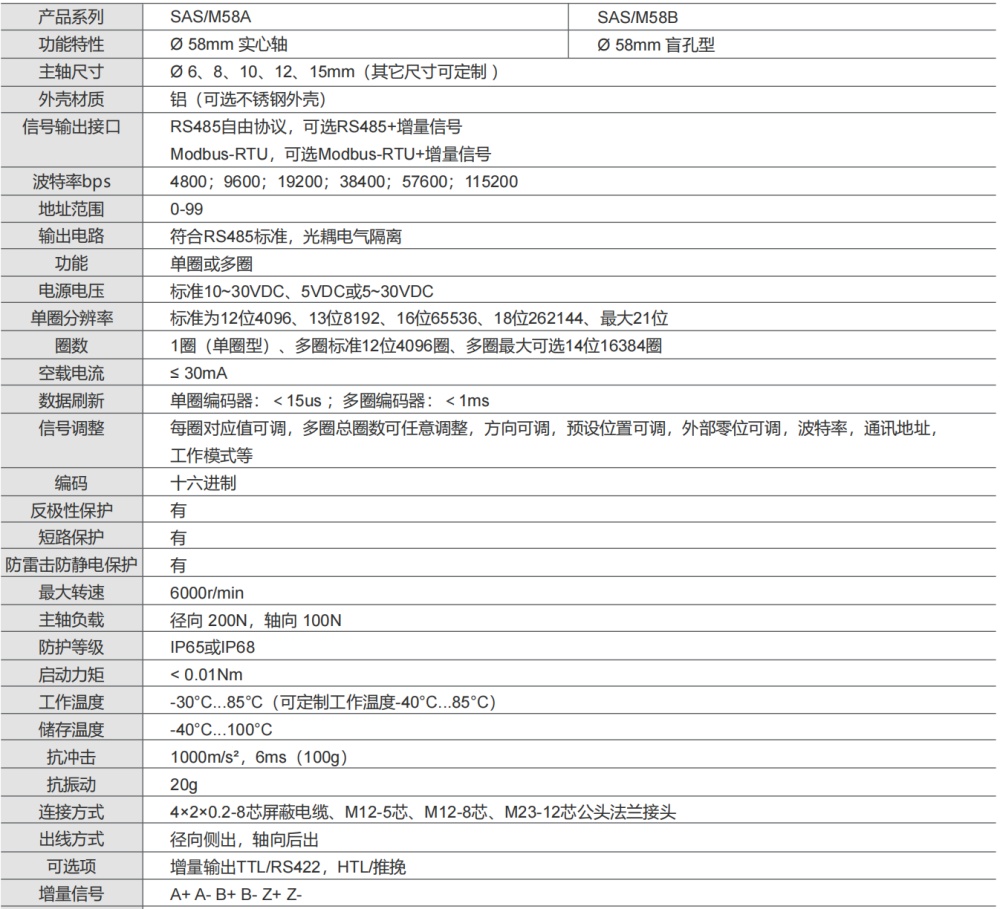

產品規格參數 (RS485/Modbus-RTU 協議版)
| 參數名稱 | SAS/M58A (實心軸) | SAS/M58C (盲孔型) |
|---|---|---|
| 功能特性 | ? 58mm 實心軸 | ? 58mm 盲孔型 |
| 主軸尺寸 | ? 6、8、10、12、15mm（其它尺寸可定制） | |
| 外殼材質 | 鋁（可選不銹鋼外殼） | |
| 信號輸出接口 | 自由協議；Modbus-RTU | |
| 波特率bps | 4800；9600；19200；38400；57600；115200 | |
| 地址范圍 | 0-99 | |
| 輸出電路 | 符合RS485標準，光耦電氣隔離 | |
| 功能 | 單圈或多圈可選 | |
| 電源電壓 | 標準10 ~ 30VDC | |
| 單圈分辨率 | 標準為12位4096、13位8192、16位65536、18位262144、最大21位 | |
| 圈數 | 1圈（單圈型）、多圈標準12位4096圈、多圈最大可選14位16384圈 | |
| 空載電流 | ≤ 30mA | |
| 數據刷新 | 單圈編碼器：＜15μs；多圈編碼器：＜1ms | |
| 信號調整 | 每圈對應值可調，多圈總?cè)?shù)可任意調整，方向可調，預設位置可調，外部零位可調，波特率，通訊地址，工作模式等 | |
| 編碼方式 | 十六進制 | |
| 安全保護 | 反極性保護：有；短路保護：有；防雷擊防靜電保護：有 | |
| 物理性能 | 最大轉速：6000r/min | 主軸負載：徑向 200N，軸向 100N |
| 環境指標 | 防護等級：IP65或IP68；啟動力矩：＜0.01Nm | |
| 溫度范圍 | 工作溫度：-30℃…85℃（可定制-40℃）；儲存溫度：-40℃…100℃ | |
| 機械強度 | 抗沖擊：1000m/s2，6ms（100g）；抗振動：20g | |
| 連接方式 | 4×2×0.2-8芯屏蔽電纜、M12-5/8芯、M23-12芯公頭法蘭接頭 | |
| 出線方式 | 徑向側出，軸向后出 | |

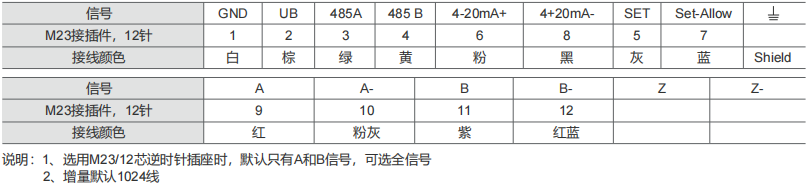

電氣連接 (接線定義)
| 信號 | VCC | 0V | 485A | 485B | P-set | Set-Allow | 4-20mA+ | 4-20mA- | G* |
| 電纜 | 棕色 | 白色 | 綠色 | 黃色 | 灰色 | 藍色 | 粉色 | 黑色 | 屏蔽 |
| 插座 | 2 | 1 | 3 | 4 | 5 | 7 | 6 | 9 | 8 |
1) P-set 外部置位線：置位基點（可通過設置軟件選擇置位任意值）
2) Set-Allow 設置允許線：加工電源VCC時，波特率默認為115200bps，功能參數可以設置。
3) 屏蔽線 (Shield)：電纜出線

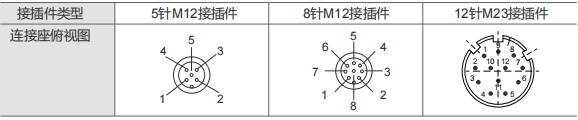

針式連接座俯視圖
| 接插件類型 | 5針 M12接插件 | 8針 M12接插件 | 12針 M23接插件 |
|---|---|---|---|
| 連接座俯視圖 |
|
||
安裝尺寸圖
SAS/M58A
SAS/M58B
SAS/M58C
SAS/M58D
*注: 軸向出線=42mm，徑向出線L=53mm.
*鋁制外殼：直徑d = 59毫米；不銹鋼外殼：直徑d = 61毫米.
*鋁制外殼：直徑d = 59毫米；不銹鋼外殼：直徑d = 61毫米.

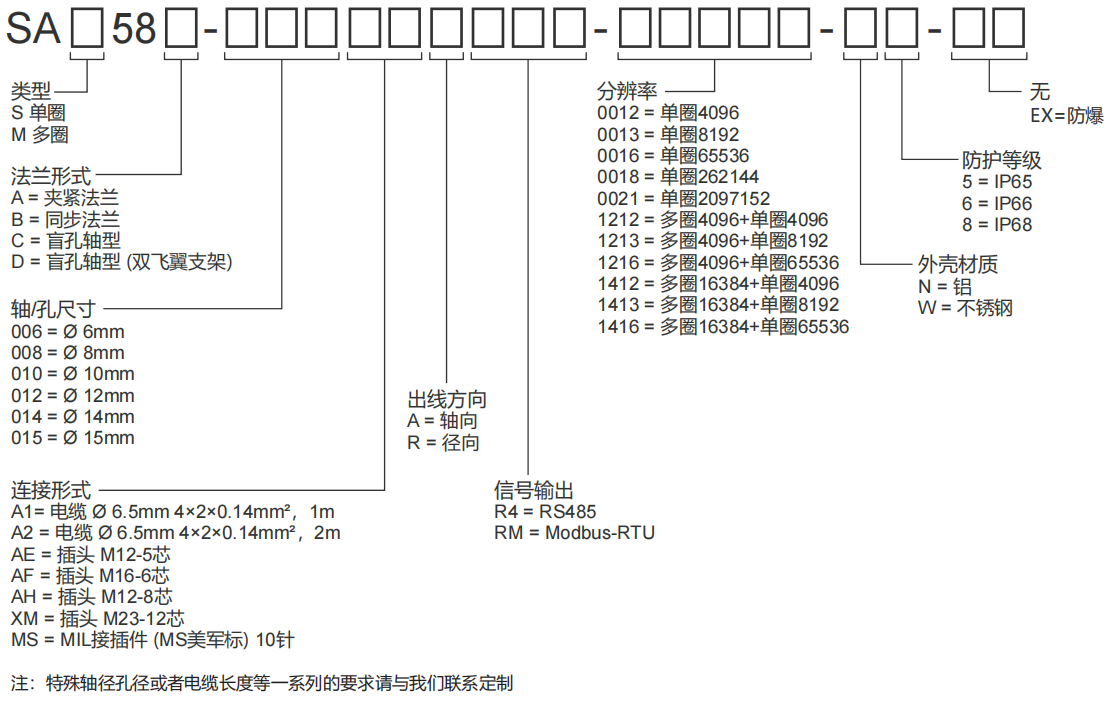

實時選型生成
| SA | ① | 58 | ② | - | ③ | ④ | ⑤ | - | ⑥ | - | ⑦ | ⑧ | ⑨ | - | ⑩ |
注：特殊軸徑孔徑或者電纜長度等要求請與我們聯系定制。
