產品核心元器件采用國產化供應鏈體系，保障供應鏈連續性與系統運行穩定性。
采用 高精度磁式感應技術，提供單圈與多圈編碼器解決方案。
支持 模擬量輸出（電流 4–20?mA、0–20?mA ），多種控制接口兼容。
單圈分辨率最高達 16位，多圈分辨率可達 14位，滿足精密測量需求。
擁有 超強抗沖擊與抗振動能力，適應惡劣工業環境。
內置 反短接與短路保護功能，有效降低安裝錯誤對編碼器的影響。

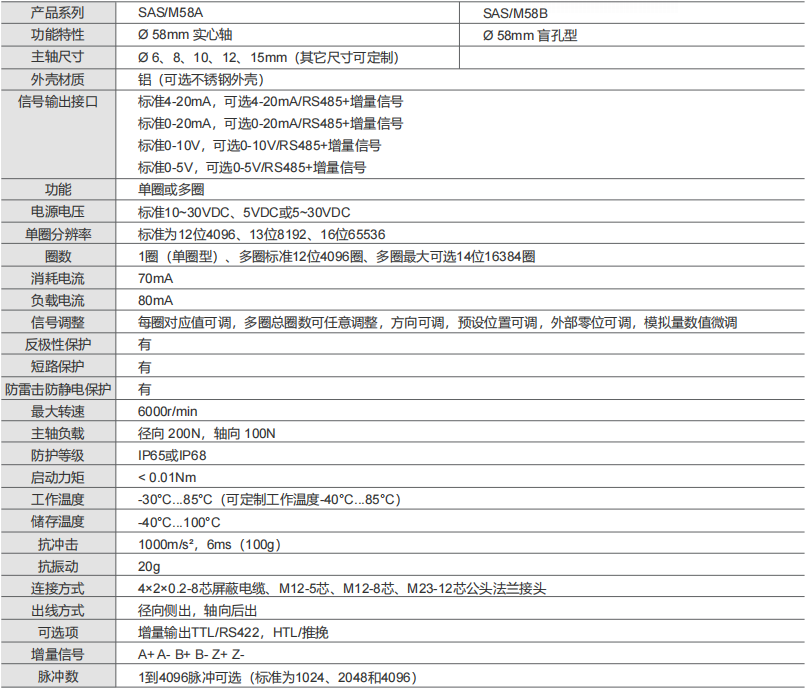

產品參數

產品系列	SAS/M58A	SAS/M58C
功能特性	?58mm 實心軸	?58mm 盲孔型
主軸尺寸	?6、8、10、12、14、15mm （其它尺寸可定制 ）
外殼材質	鋁（可選不銹鋼外殼）
信號輸出接口	4-20mA；0-20mA
功能	單圈或多圈
電源電壓	10~30VDC
單圈分辨率	13位8192；16位65536
圈數	1圈（單圈型）；多圈12位4096圈；多圈最大可選14位16384圈
功耗	≤1W
功能調整	每圈對應值可調，多圈總圈數可調，方向可調，預設位置可調，外部零位可調
反極性保護	有
短路保護	有
防雷擊防靜電保護	有
最大轉速	3000r/min
主軸負載	徑向40N，軸向20N
防護等級	IP65 或 IP67
啟動扭力矩	＜0.01Nm
工作溫度	-40℃ ~ +85℃
儲存溫度	-45℃ ~ +100℃
抗沖擊	1000m/s2，6ms（100g）
抗振動	20g
連接方式	4×2×0.14-8芯屏蔽電纜；M12-8芯；M23-12芯
出線方式	徑向側出，軸向后出

接線定義

信號	GND	VCC	485A	485 B	PSET	OUT +	PRO	OUT -	SHIELD
M12接插件，8針	1	2	3	4	5	6	7	8
M23接插件，12針	1	2	3	4	5	6	7	8
接線顏色	白	棕	綠	黃	灰	粉	藍	黑	銀

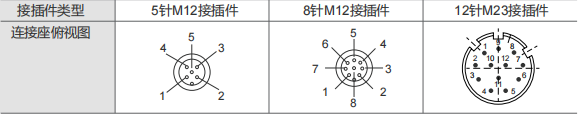

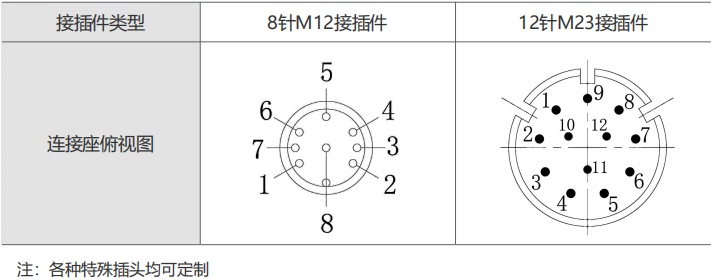

針腳定義

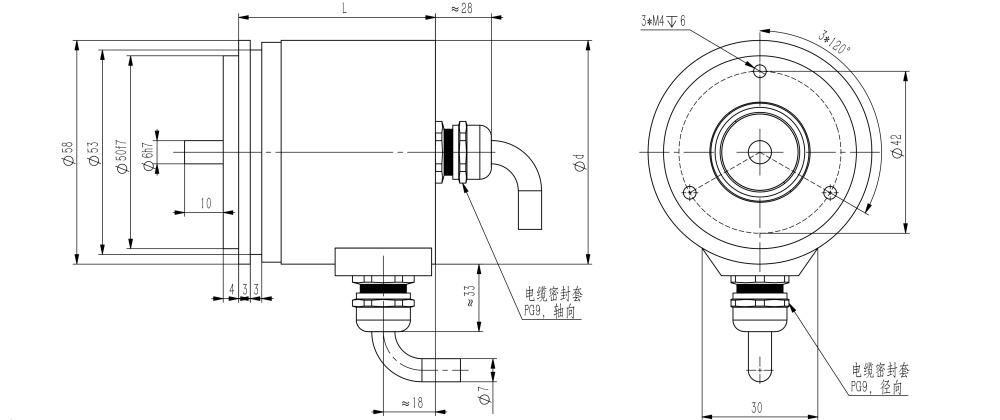

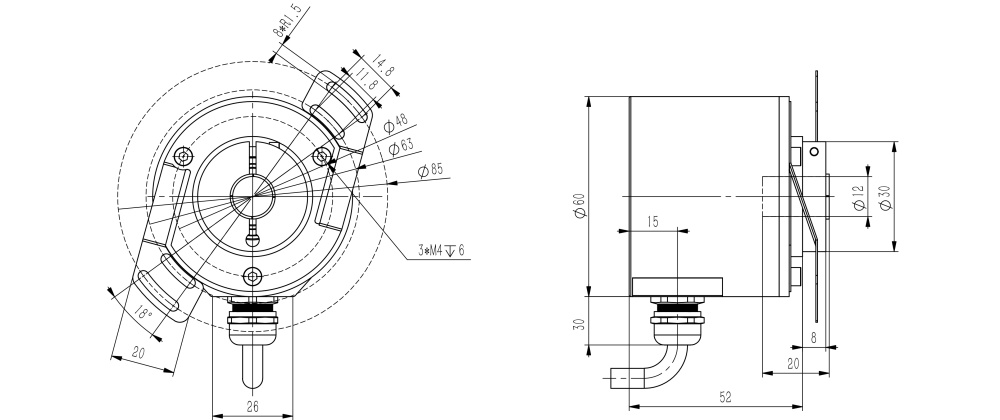

SAS/M58A

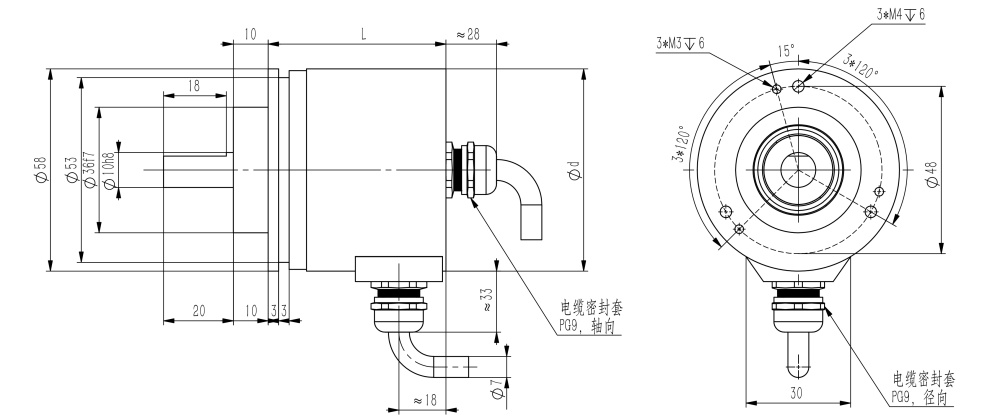

SAS/M58B

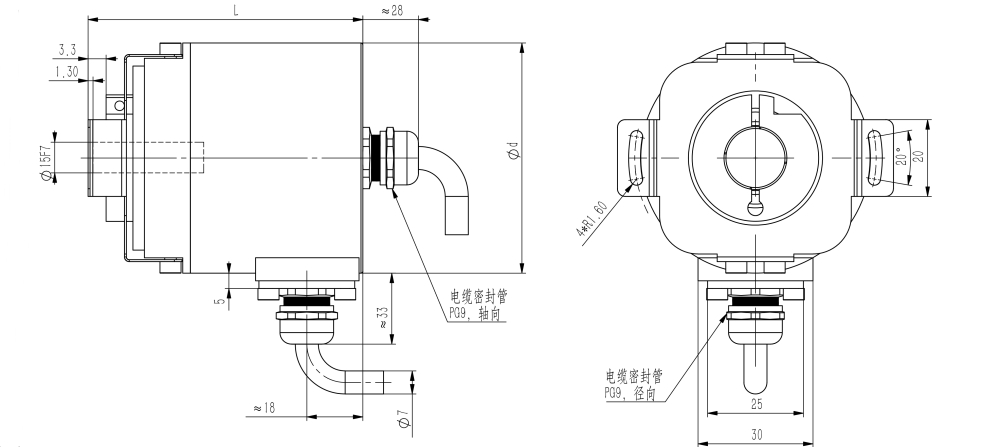

SAS/M58C

SAS/M58D
