產品核心元器件采用國產化供應鏈體系，保障供應鏈連續性與系統運行穩定性。
采用 高精度磁式感應技術，提供單圈與多圈編碼器解決方案。
支持 SSI接口，時鐘頻率高達 2?MHz，實現高速精確數據傳輸。
可額外增加 增量信號 TTL/HTL 輸出，滿足多樣化控制需求。
單圈分辨率最高達 21位，多圈分辨率可達 14位，保證高精度測量。
擁有 超強抗沖擊與抗振動能力，防護等級最高達 IP68，適應極端環境。
內置 反短接與短路保護功能，有效降低安裝錯誤對編碼器的影響。

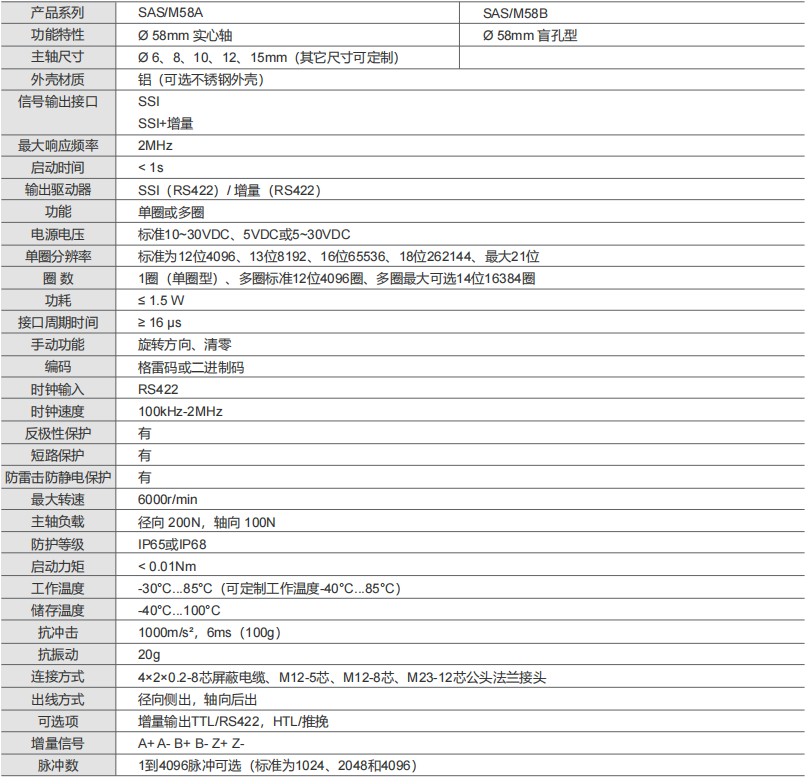

產品參數

產品系列	SAS/M58A	SAS/M58C
功能特性	?58mm 實心軸	?58mm 盲孔型
主軸尺寸	?6、8、10、12、14、15mm （其它尺寸可定制 ）
外殼材質	鋁（可選不銹鋼外殼）
信號輸出接口	SSI
響應頻率	100KHz-2MHz
功能	單圈
電源電壓	10~30VDC
單圈分辨率	18位262144、21位2097152
功耗	≤1.5W
接口周期時間	≥16μs
功能	旋轉方向、清零
編碼	格雷碼或二進制碼
反極性保護	有
短路保護	有
防雷擊防靜電保護	有
最大轉速	6000r/min
主軸負載	徑向40N，軸向20N
防護等級	IP65 或 IP67
啟動扭矩	＜0.01Nm
工作溫度	-40℃ ~ +85℃
儲存溫度	-45℃ ~ +100℃
抗沖擊	1000m/s2，6ms（100g）
抗振動	20g
連接方式	6×2×0.14-12芯屏蔽電纜、M23-12芯
出線方式	徑向側出、軸向后出
可選項	TTL、HTL
增量信號	A+ A- B+ B-（需要 Z+ Z- 特殊定制）
脈沖數	1-16384

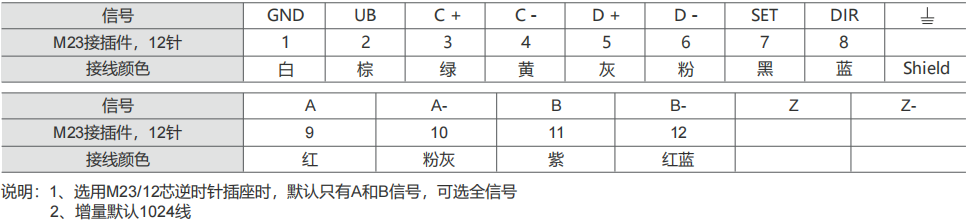

接線定義

信號	GND	UB	C +	C -	D +	D -	SET	DIR	?
M23接插件，12針	1	2	3	4	5	6	7	8
接線顏色	白	棕	綠	黃	灰	粉	藍	黑	Shield

信號	A	A -	B	B -
M23接插件，12針	9	10	11	12
接線顏色	紅	粉灰	紫	紅藍

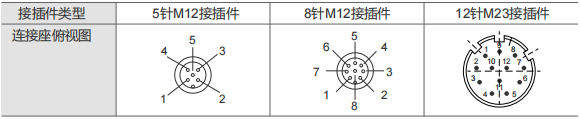

針腳定義

連接器類型	M12-5	M12-8	M23-12
連接器針腳圖

注：其他特殊連接器可按需定制。

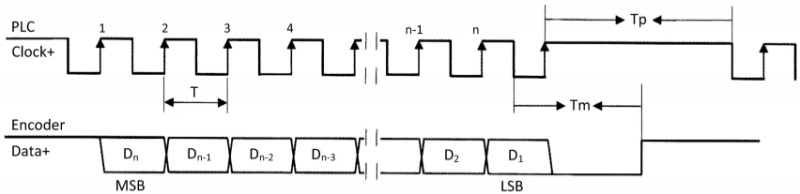

接口類型

Clock/Data：四線的 RS422 模式，±5V，一對時鐘觸發，一對數據輸出。

D1……Dn = 位置數據

T=1/f  時鐘周期≤2 MHz

MSB=高位數據位（數據首位）

Tp=時鐘間隙＞單穩態觸發時間

LSB=低位數據位（數據末位）

Tm=單穩態觸發時間≥16us

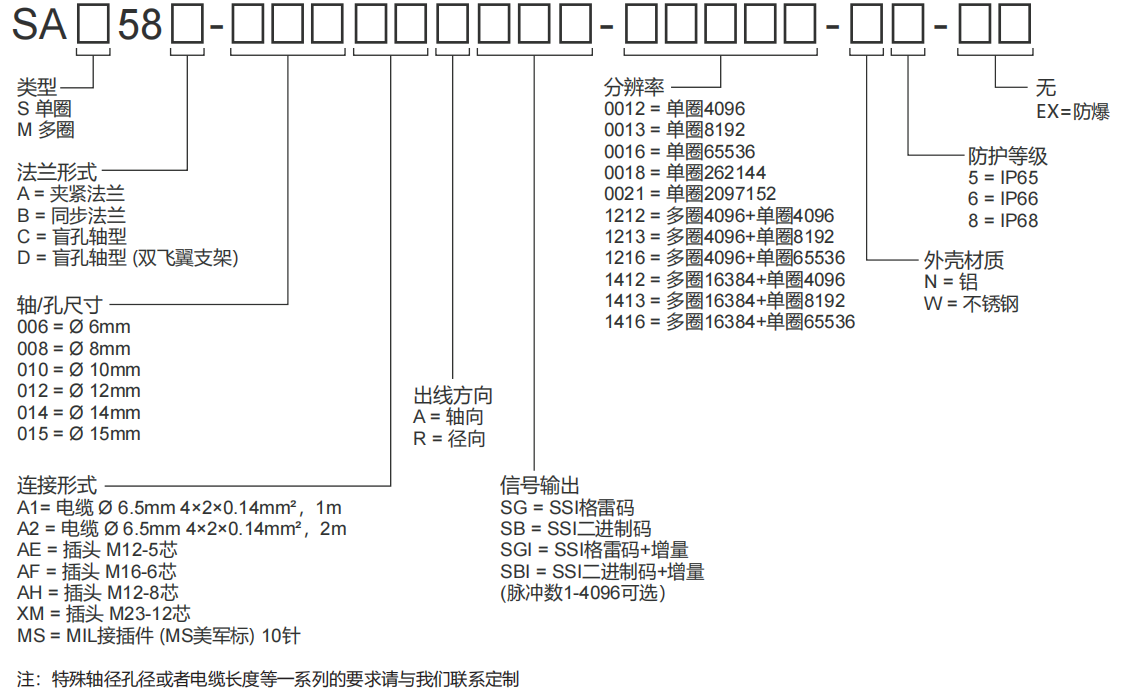

SAS/M58A

SAS/M58B

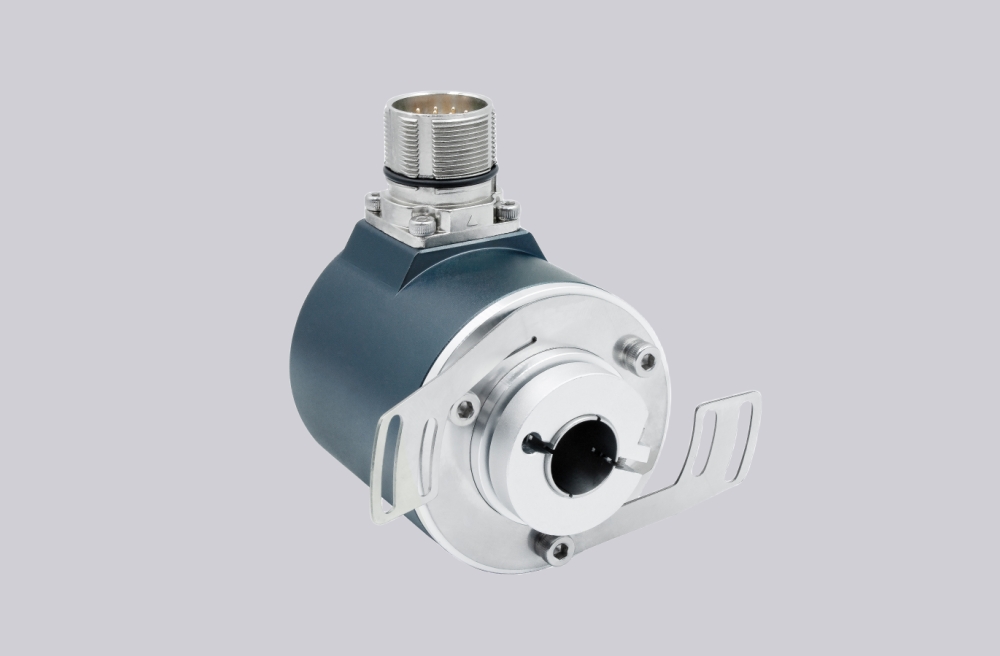

SAS/M58C

SAS/M58D
