產品核心元器件采用國產化供應鏈體系，保障供應鏈連續性與系統運行穩定性。
采用 高精度磁式感應技術，提供單圈與多圈編碼器解決方案。
支持 CANopen 總線，最高 1?MHz Baud，實現高速穩定的數據通訊。
單圈分辨率最高達 21位，多圈分辨率可達 14位，確保精確測量。
擁有 超強抗沖擊與抗振動能力，防護等級最高達 IP68，適應惡劣工業環境。
內置 反短接與短路保護功能，有效降低安裝錯誤對編碼器的影響。

產品參數

產品系列	SAS/M58A	SAS/M58C
功能特性	?58mm 實心軸	?58mm 盲孔型
主軸尺寸	?6、8、10、12、14、15mm（其它尺寸可定制）
外殼材質	鋁（可選不銹鋼外殼）
信號輸出接口	CANopen
符合的協議	DS 301；DS 305；DS 406
節點地址	1-127
功能	單圈或多圈
電源電壓	10 ~ 30VDC
單圈分辨率	13位8192、16位65536
圈數	1圈（單圈型）、多圈12位4096圈、多圈最大可選14位16384圈
支持傳輸模式	輪詢；循環；同步
參數設定	支持設定節點地址和波特率的LSS功能
功能	位置、速度、2個限位開關、8個凸輪
反極性保護	有
短路保護	有
防雷擊防靜電保護	有
最大轉速	3000r/min
主軸負載	徑向40N，軸向20N
防護等級	IP65 或 IP67
啟動扭矩	＜0.01Nm
工作溫度	-40℃ ~ +85℃
儲存溫度	-45℃ ~ +100℃
抗沖擊	1000m/s2，6ms（100g）
抗振動	20g
連接方式	4×2×0.14-8芯屏蔽電纜、M12-5芯、M12-8芯、M23-12芯
出線方式	徑向側出，軸向后出

接線定義

信號	SHIELD	VCC	GND/ CANGND	CAN H	CAN L
M12接插件，5針	1	2	3	4	5
M12接插件，8針	1	2	3	4	5
M23接插件，12針	1	2	3	4	5
接線顏色	銀	棕	白	粉	灰

針腳定義

連接器類型	M12-5	M12-8	M23-12

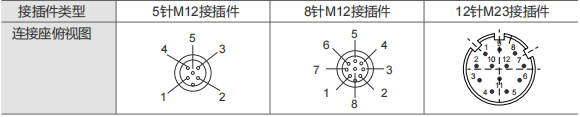

連接器針腳圖

注：其他特殊連接器可按需定制。

SAS/M58A

SAS/M58B

SAS/M58C

SAS/M58D
