堅固重載型增量編碼器，孔徑最大45mm
通孔型編碼器，孔徑可靈活定制
脈沖數最高可達10000P/R，超高抗干擾性能
高分子光柵，超好的防震性能，防護等級最高達IP66
完美應用于各種港口、冶金、礦山、鋼廠、油田和自動化行業，EX 防爆型編碼器

產品規格參數 (? 96.5mm 通孔系列)

參數名稱	技術規格內容
尺寸 (外殼)	? 96.5mm
主軸尺寸	通孔型 ? 16、20、25、28、30、32、38、42、45mm；? 1英寸、? 5/8英寸、? 3/4英寸通孔空心軸
外殼材質	鋁
工作原理	光電
電源電壓	5VDC、5~30VDC、10~30VDC
輸出方式/信號	TTL/RS422、HTL/推挽、HCHTL；信號 A B Z + A/ B/ Z/ (可選雙路信號輸出)
響應頻率	300kHz
電路保護	反極性保護：有；短路保護：有
連接與出線	連接方式：電纜、插頭；出線方式：徑向側出
機械性能	最大轉速：6000r/min；主軸負載：徑向 200N，軸向 80N
環境防護	防護等級：IP65 或 IP66；工作溫度：-25°C...+85°C (可選 -40°C...100°C)
力矩與抗力	啟動力矩：8×10?2 N.m Max.；抗沖擊：1000m/s2, 6ms；抗振動：100m/s2, 10...200Hz
脈沖數 (ppr)	常用脈沖：10...10000 ppr (1~10000脈沖以內均可選)

電氣連接 (接線定義)

信號	0V	UB	NC	NC	A	A-	B	B-	0	0-	屏蔽
M23接插件, 12針	10	12	11	2	5	6	8	1	3	4	10
M12接插件, 8針	1	2	-	-	3	4	5	6	7	8	1
MIL接插件(MS標準), 10針	F	D	E	A	G	B	H	C	I	J	F
接線顏色	白	棕	-	-	綠	黃	灰	粉	藍	黑	屏蔽

針式連接座俯視圖

接插件類型	5針 M12接插件	8針 M12接插件	12針 M23接插件
連接座俯視圖

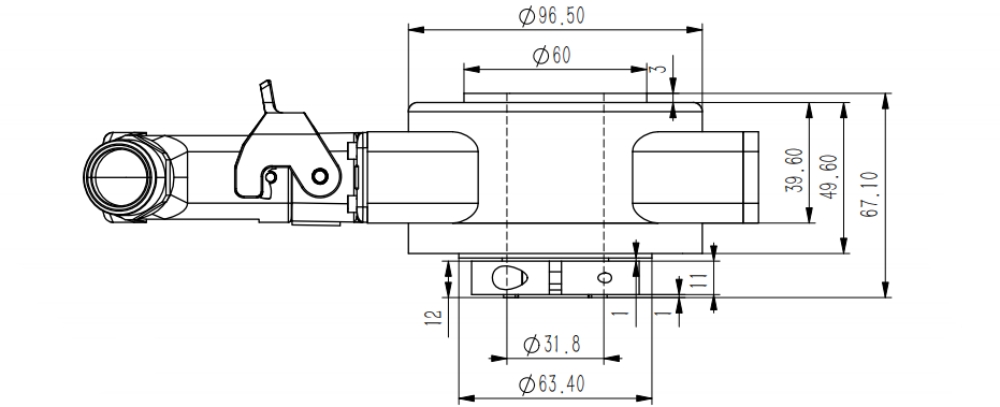

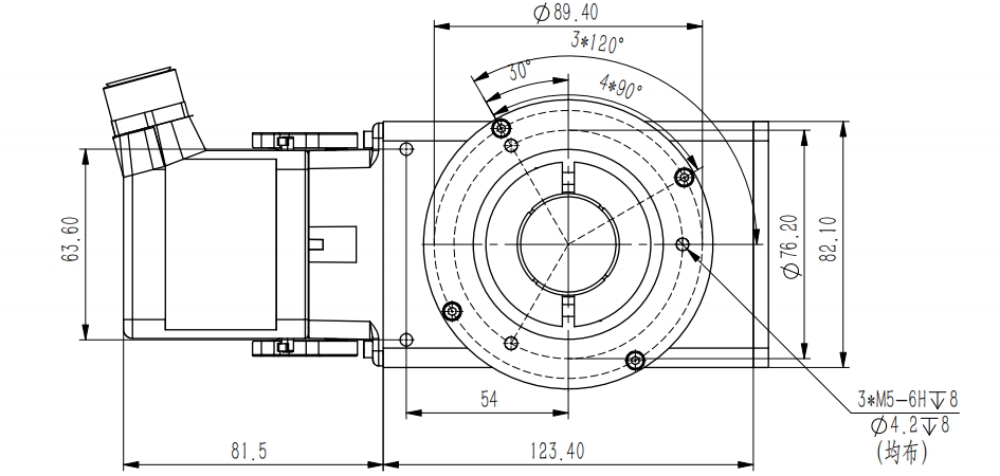

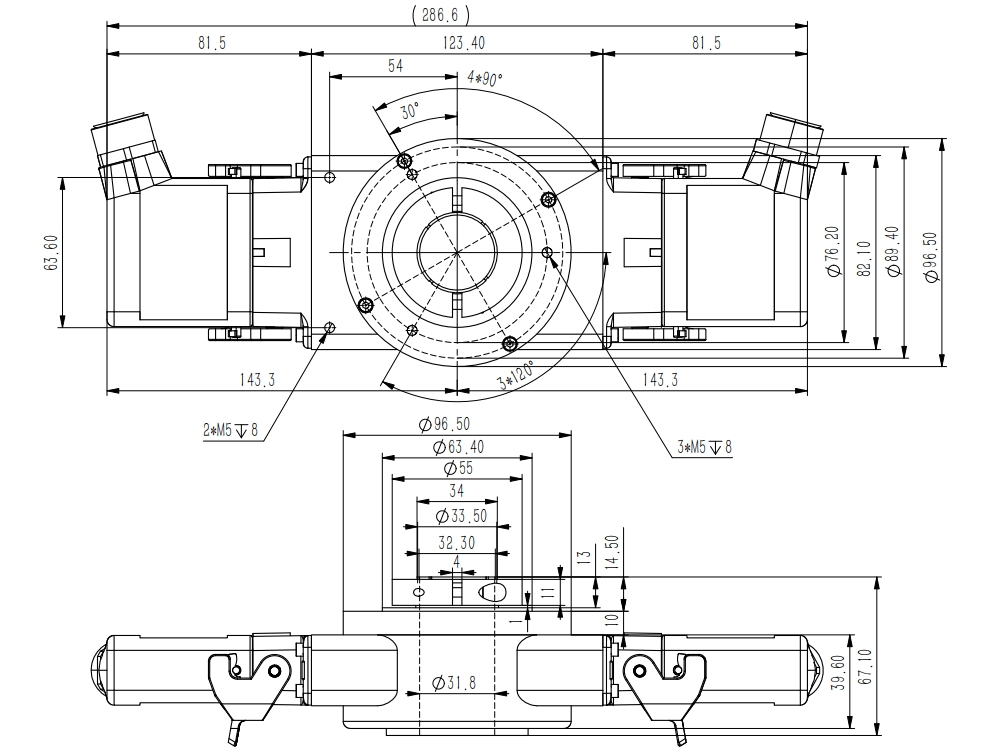

安裝尺寸圖
