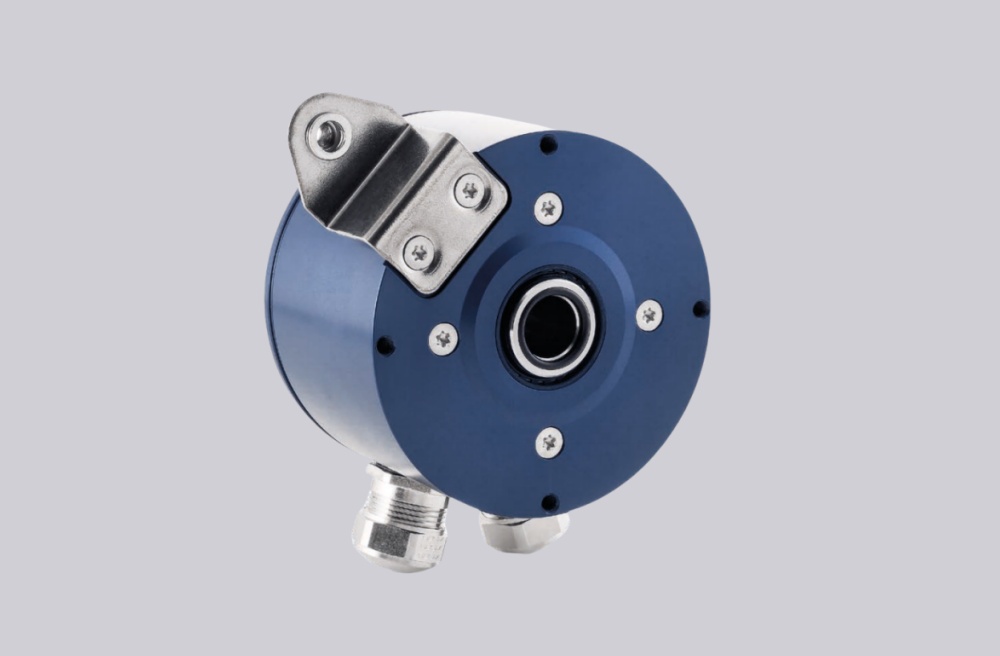

SAH99重載型增量編碼器
具有防雷擊、過壓、過流、浪涌沖擊保護
外殼具有防護等級 IP67的堅固外殼、可防止受到灰塵和液體的污染。用于危險環境的型號通過ATEX認證
每圈脈沖數最高可達10000P/R
可提供雙重輸出模塊，帶有雙重掃描傳感器和兩個電氣隔離的電子電路
該雙重輸出信號可用于兩種不同功能的獨立系統，或者用于獲得冗余信號
用軸向螺釘固定的空心軸。軸尺寸：?12 mm、 ?16 mm和?17 mm 錐軸。絕緣PEEK軸襯、用于防止軸承受到軸電流的影響
扭矩支架有多種方向的型號可供選擇，用于固定扭臂。獨立后蓋、用于將電纜線連接到螺釘型端子充足的空間、方便于在連接
電纜時進行處理操作。 M23 連接器或預裝電纜（帶或不帶連接器）

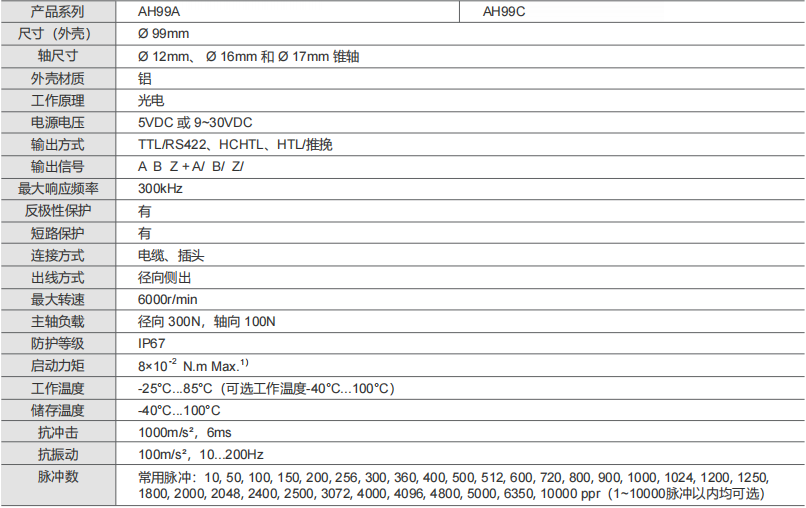

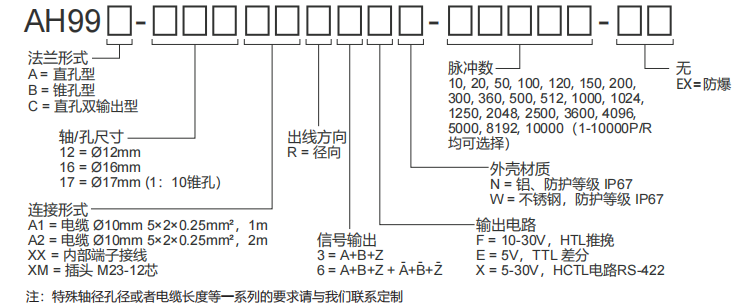

產品規格參數 (SAH99A / SAH99C 系列)

參數名稱	SAH99A	SAH99C
尺寸 (外殼)	? 99mm
軸尺寸	? 12mm、? 16mm 和 ? 17mm 錐軸
外殼材質	鋁
工作原理	光電
電源電壓	5VDC 或 9~30VDC
輸出方式	TTL/RS422、HCHTL、HTL/推挽
輸出信號	A B Z + A/ B/ Z/
最大響應頻率	300kHz
保護功能	反極性保護：有；短路保護：有
連接與出線	連接：電纜、插頭；出線：徑向側出
運動性能	最大轉速：6000r/min；主軸負載：徑向 300N，軸向 100N
防護等級	IP67
啟動力矩	8×10?2 N.m Max.
溫度范圍	工作：-25℃...85℃ (可選 -40℃...100℃)；儲存：-40℃...100℃
環境抗力	抗沖擊：1000m/s2, 6ms；抗振動：100m/s2, 10...200Hz
脈沖數 (ppr)	常用脈沖：10...10000 ppr (1~10000脈沖以內均可選)

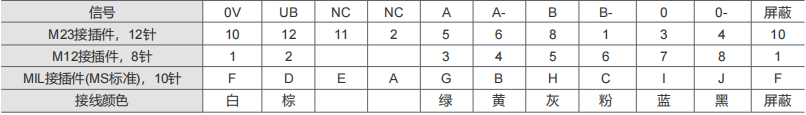

電氣連接 (接線定義)

信號	0V	UB	NC	NC	A	A-	B	B-	0	0-	屏蔽
M23接插件, 12針	10	12	11	2	5	6	8	1	3	4	10
M12接插件, 8針	1	2			3	4	5	6	7	8	1
MIL接插件(MS標準), 10針	F	D	E	A	G	B	H	C	I	J	F
接線顏色	白	棕			綠	黃	灰	粉	藍	黑	屏蔽

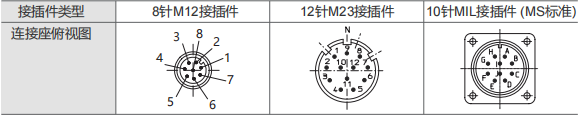

針式連接座俯視圖

接插件類型	5針 M12接插件	8針 M12接插件	12針 M23接插件
連接座俯視圖

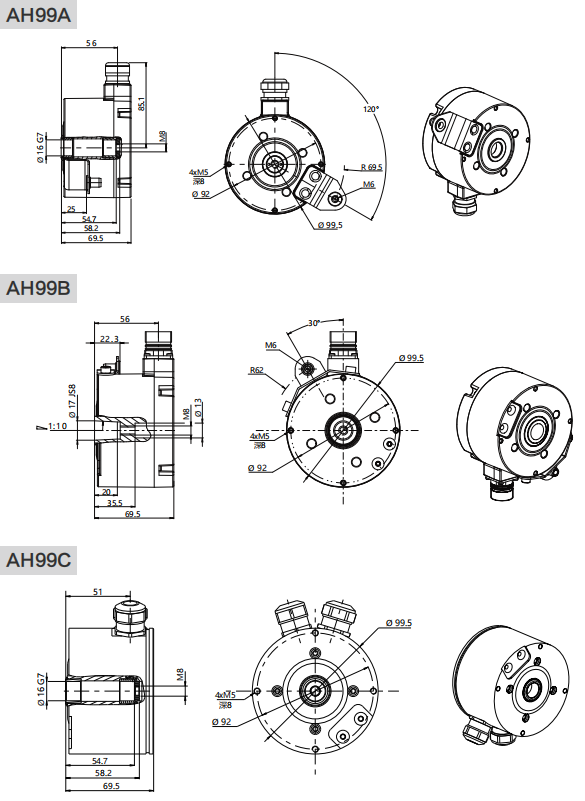

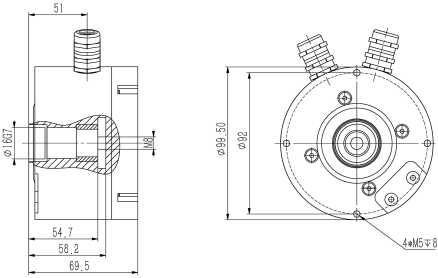

安裝尺寸圖

SAH99A

SAH99B

SAH99C
