產品核心元器件采用國產化供應鏈體系，保障供應鏈連續性與系統運行穩定性。
采用 高精度磁式感應技術，提供單圈與多圈編碼器解決方案。
PROFINET IO總線最大傳輸速率可達 100 Mbit/s，滿足高速工業通信需求。
單圈分辨率最高達 16位，多圈分辨率可達 14位，確保精準測量。
超強抗磁干擾能力，配備 LED狀態顯示，實現實時運行監控。
內置反短接與短路保護功能，有效降低安裝錯誤對編碼器的影響。

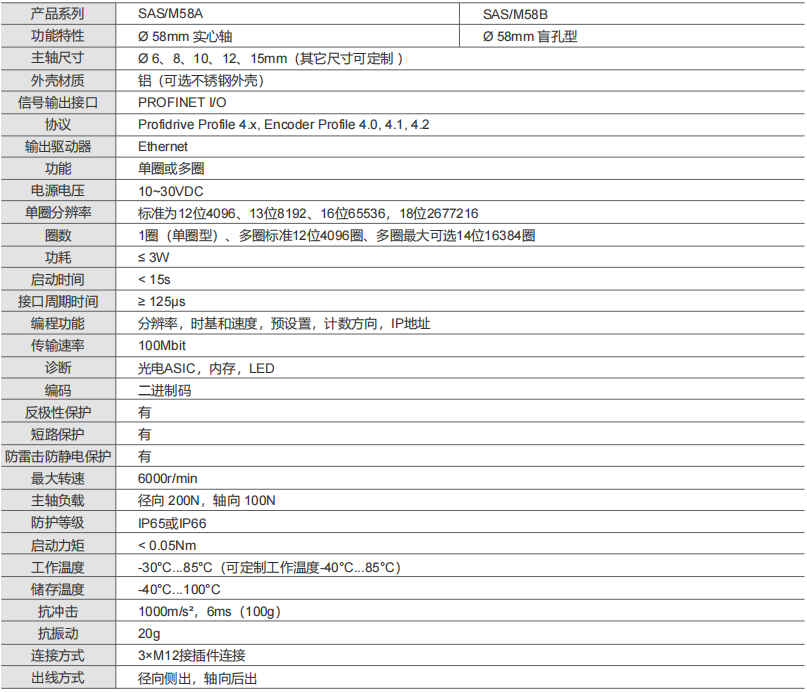

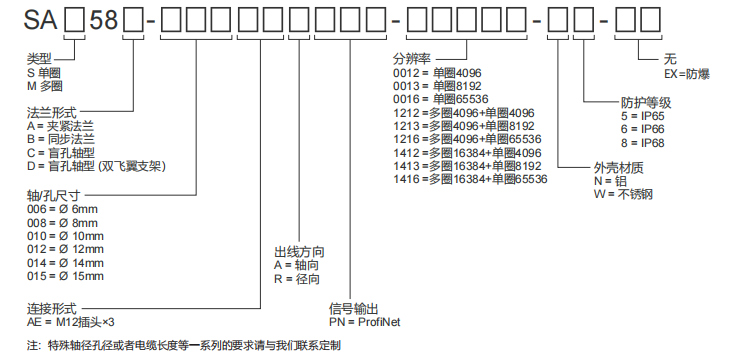

產品參數

產品系列	SAS/M58A	SAS/M58C
功能特性	?58mm 實心軸	?58mm 盲孔型
主軸尺寸	?6、8、10、12、14、15mm（其它尺寸可定制）
外殼材質	鋁（可選不銹鋼外殼）
支持功能	RT、MRP、FSU
協議	81、82、83、84、86、87、88、89、860、862
一致性類別	Conformance Class B
功能	單圈或多圈
電源電壓	10 ~ 30VDC
單圈分辨率	13位8192、16位65536
圈數	1圈（單圈型）、多圈12位4096圈、多圈最大可選14位16384圈
功耗	≤2W
編程功能	分辨率、速度單位、預設（零點）、計數方向、位置值分數計算
傳輸速率	10/100M自適應
診斷	超速、過溫
反極性保護	有
短路保護	有
防雷擊防靜電保護	有
最大轉速	3000r/min
主軸負載	徑向200N，軸向100N
防護等級	IP65 或 IP67
啟動扭矩	＜0.05Nm
工作溫度	-40℃ ~ +85℃
儲存溫度	-40℃ ~ +100℃
抗沖擊	1000m/s2，6ms（100g）
抗振動	20g
連接方式	3×M12插頭
出線方式	徑向側出

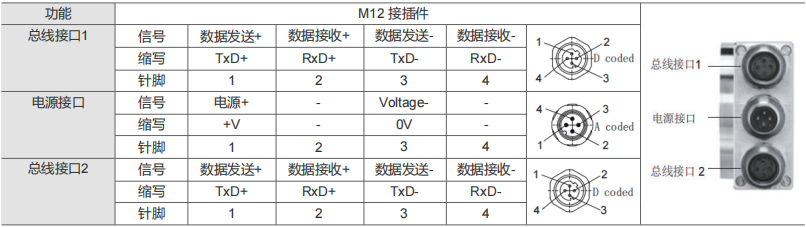

電氣連接

連接方向	徑向
總線接口1	M12，母型，4針，D碼
電源接口	M12，公型，4針，A碼
總線接口2	M12，母型，4針，D碼

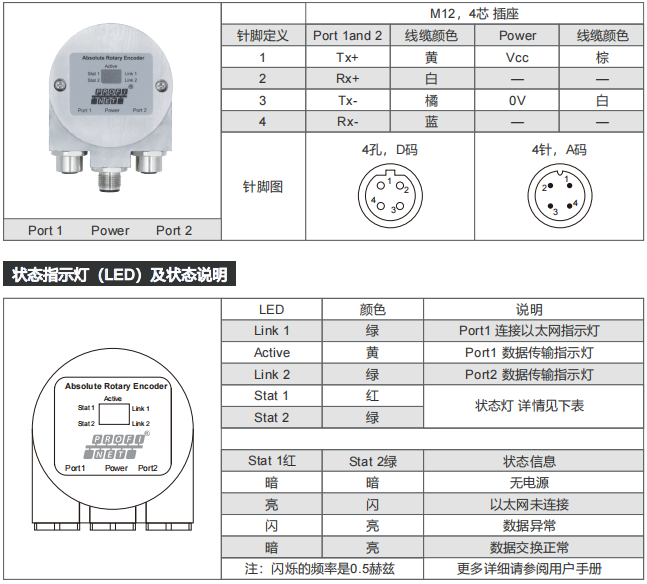

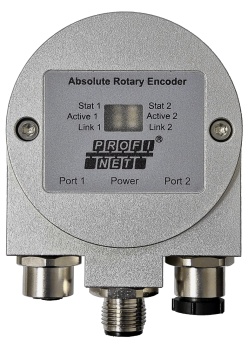

接線定義

接口1

電源

接口2

M12，4針插座
針腳	接口1和接口2	線纜顏色	電源	線纜顏色
1	Tx +	黃	VCC	棕
2	Rx +	白	—	—
3	Tx ?	橙	0 V	白
4	Rx ?	藍	—	—
針腳圖	M12，4針，D碼		M12，4針，A碼

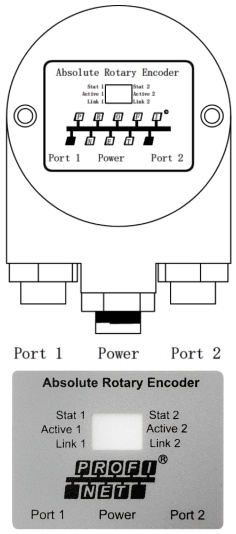

LED顯示說明

接口1

電源

接口2

LED	顏色	說明
Link 1	綠	接口1以太網連接指示燈
Active 1	黃	接口1數據傳輸指示燈
Link 2	綠	接口2以太網連接指示燈
Active 2	黃	接口2數據傳輸指示燈
Stat 1	紅	狀態指示燈，詳細狀態見下表
Stat 2	綠

Stat 1 紅	Stat 2 綠	狀態信息
暗	暗	無電源
亮	暗	硬件錯誤
亮	亮	網絡通訊錯誤（硬件）
閃	閃	網絡通訊錯誤（軟件）
閃	亮	網絡參數配置錯誤
暗	閃	編碼器參數配置錯誤
亮	閃	接口連接錯誤
暗	亮	數據交換正常

注：閃爍頻率為2 Hz，更多詳細信息請參閱用戶手冊。

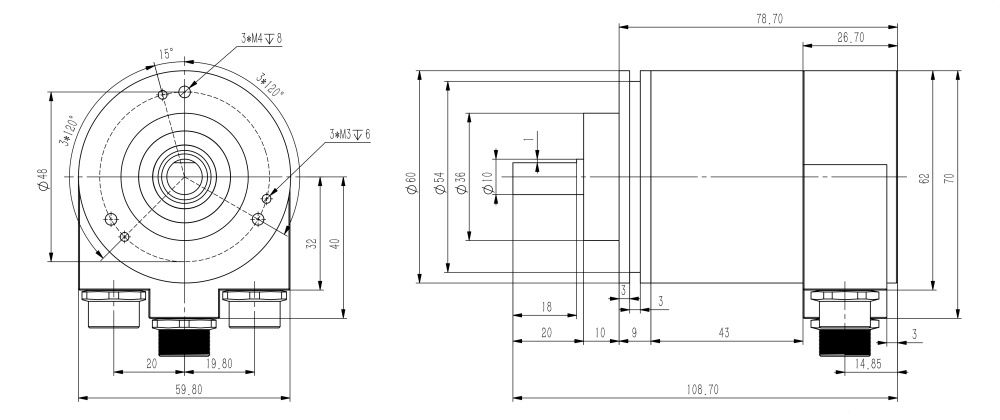

SAS/M58A

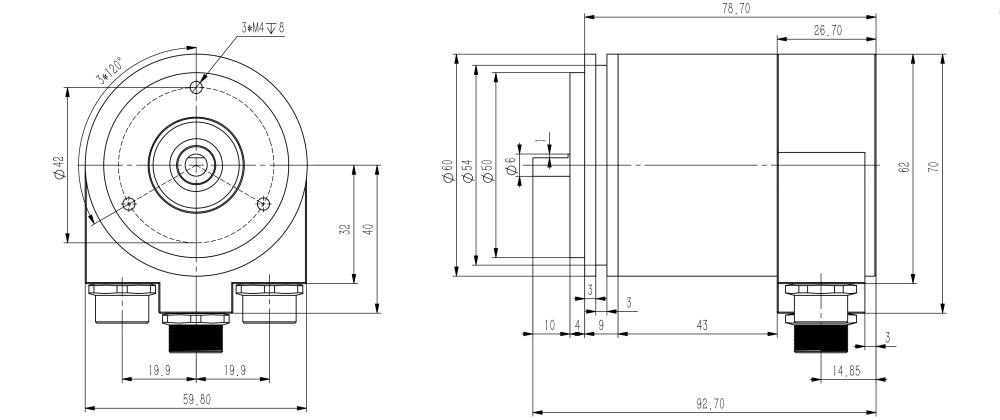

SAS/M58B

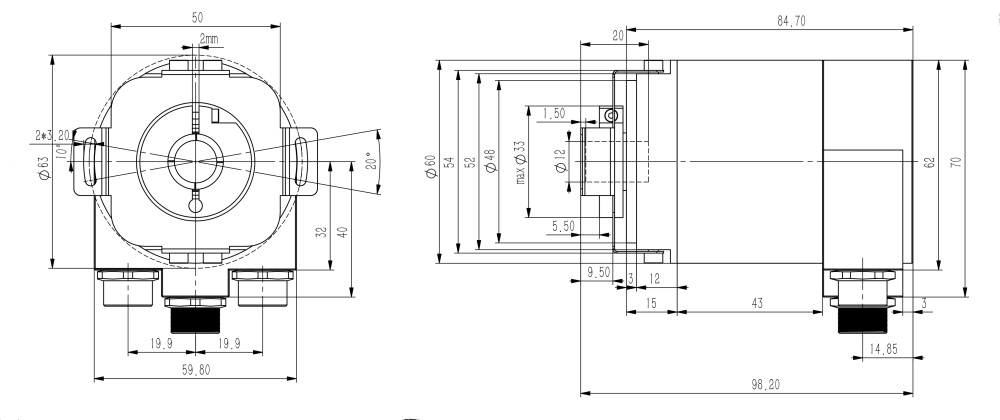

SAS/M58C

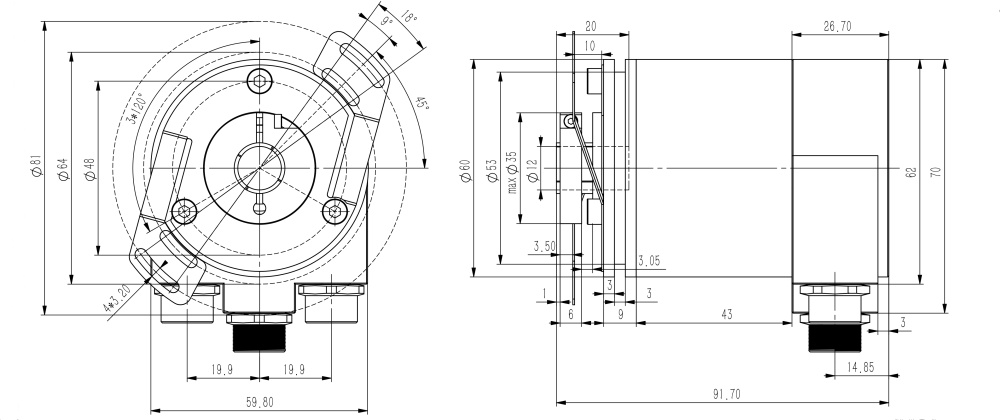

SAS/M58D
