采用 高精度光學感應技術，提供單圈與多圈編碼器解決方案。
支持 SSI接口，時鐘頻率高達 2?MHz，實現高速精確數據傳輸。
可額外增加 增量信號 TTL/HTL 輸出，滿足多樣化控制需求。
單圈分辨率最高達 25位，多圈分辨率可達 14位，保證高精度測量。
擁有 超強抗沖擊與抗振動能力，防護等級最高達 IP66，適應極端環境。
內置 反短接與短路保護功能，有效降低安裝錯誤對編碼器的影響。

產品參數

產品系列	SAS/M90A
功能特性	?90mm 空心軸
主軸尺寸	?10-28mm
外殼材質	鋁（可選不銹鋼外殼）
信號輸出接口	SSI
響應頻率	100KHz-2MHz
功能	單圈或多圈
電源電壓	10~30VDC
單圈分辨率	12位4096、13位8192、16位65536、25位33554432
圈數	1圈（單圈型）、多圈12位4096圈、多圈14位16384圈
功耗	≤1.5W
接口周期時間	≥16μs
功能	旋轉方向、清零
編碼	格雷碼或二進制碼
反極性保護	有
短路保護	有
防雷擊防靜電保護	有
最大轉速	6000r/min
主軸負載	徑向200N，軸向100N
防護等級	IP65
啟動扭矩	＜0.01Nm
工作溫度	-40℃ ~ +85℃
儲存溫度	-45℃ ~ +100℃
抗沖擊	1000m/s2，6ms（100g）
抗振動	20g
連接方式	6×2×0.14-12芯屏蔽電纜、3×PG9格蘭頭
出線方式	徑向側出
可選項	TTL、HTL
增量信號	A+ A- B+ B-（需要 Z+ Z- 特殊定制）
脈沖數	1-1048576

接線定義

信號	GND	UB	C +	C -	D +	D -	SET	DIR	?
接線顏色	白	棕	綠	黃	灰	粉	藍	黑	Shield

信號	A	A -	B	B -
接線顏色	紅	粉灰	紫	紅藍

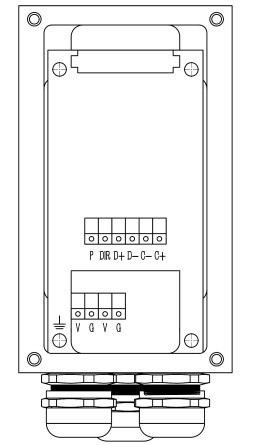

內部接線

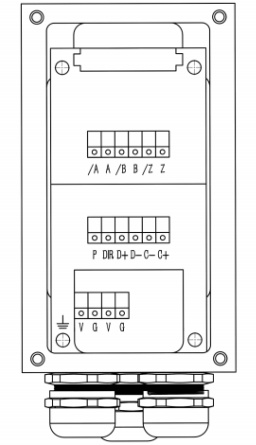

SSI內部接線

SSI+增量?jī)?nèi)部接線

SAS/M90A
