超大堅固型大孔徑增量編碼器，孔徑最大145mm
通孔型編碼器，孔徑可靈活定制
脈沖數最高可達10000P/R，超高抗干擾性能
高分子光柵，超好的防震性能，防護等級最高達IP65
完美應用于大型電機，曳引機，油田，港口，礦山機械和自動化行業

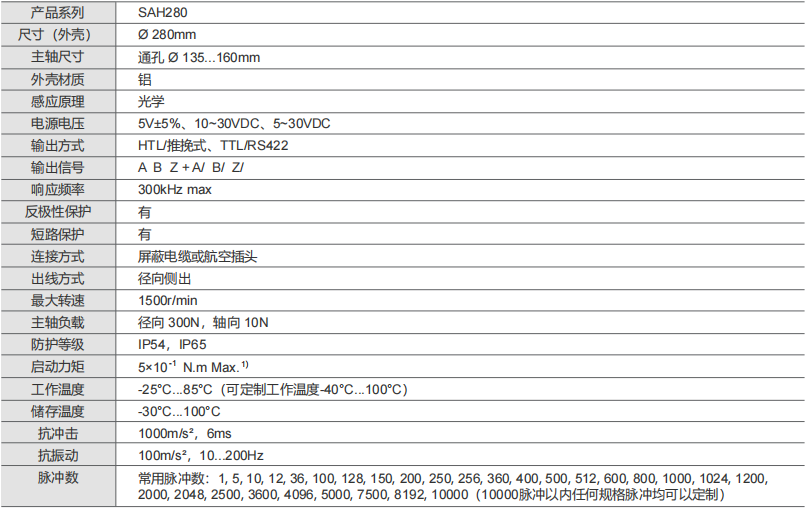

產品規格參數 (SAH280 增量脈沖系列)
| 參數名稱 | SAH280 (大孔徑通孔型) | |
|---|---|---|
| 外殼尺寸 | ? 280mm | |
| 主軸尺寸 | 通孔 ? 135...160mm | |
| 外殼材質 | 鋁 | |
| 感應原理 | 光學 | |
| 電源電壓 | 5V ± 5%、10~30VDC、5~30VDC | |
| 輸出方式/信號 | HTL/推挽式、TTL/RS422；信號 A B Z + A/ B/ Z/ | |
| 響應頻率 | 300kHz max | |
| 物理保護 | 反極性保護：有；短路保護：有 | |
| 運動性能 | 最大轉速：1500r/min；主軸負載：徑向 300N，軸向 10N | |
| 環境防護 | 防護等級：IP54、IP65；工作溫度：-25℃...+85℃（可定制 -40℃...+100℃） | |
| 啟動力矩 | 5×10?1 N.m Max. | |
| 抗力指標 | 抗沖擊：1000m/s2, 6ms；抗振動：100m/s2, 10...200Hz | |
| 脈沖數規格 | 常用脈沖：1...10000；支持 10000 脈沖以內任何規格定制 | |

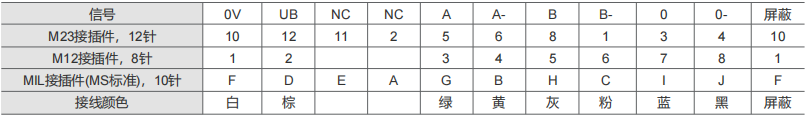

電氣連接 (接線定義)
| 信號 | 0V | UB | NC | NC | A | A- | B | B- | 0 | 0- | 屏蔽 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M23接插件, 12針 | 10 | 12 | 11 | 2 | 5 | 6 | 8 | 1 | 3 | 4 | 10 |
| M12接插件, 8針 | 1 | 2 | - | - | 3 | 4 | 5 | 6 | 7 | 8 | 1 |
| MIL接插件(MS標準), 10針 | F | D | E | A | G | B | H | C | I | J | F |
| 接線顏色 | 白 | 棕 | - | - | 綠 | 黃 | 灰 | 粉 | 藍 | 黑 | 屏蔽 |

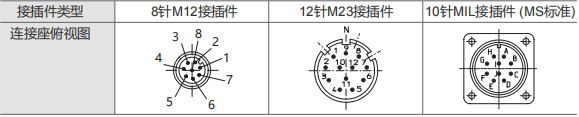

針式連接座俯視圖
| 接插件類型 | 5針 M12接插件 | 8針 M12接插件 | 12針 M23接插件 |
|---|---|---|---|
| 連接座俯視圖 |
|
||

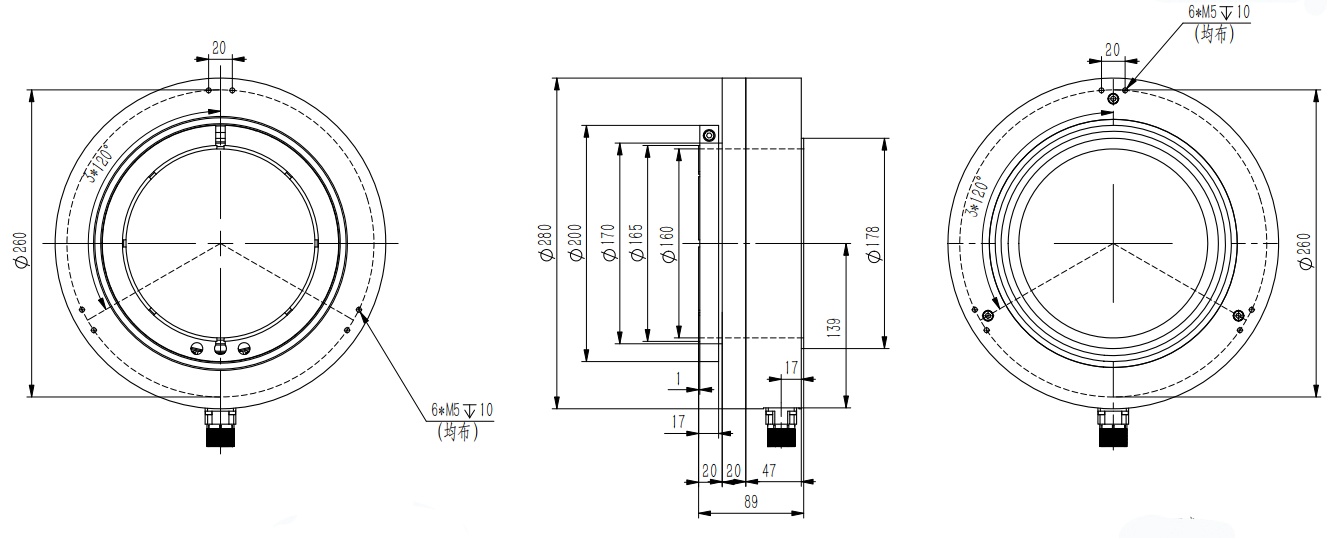

安裝尺寸圖
實時選型生成

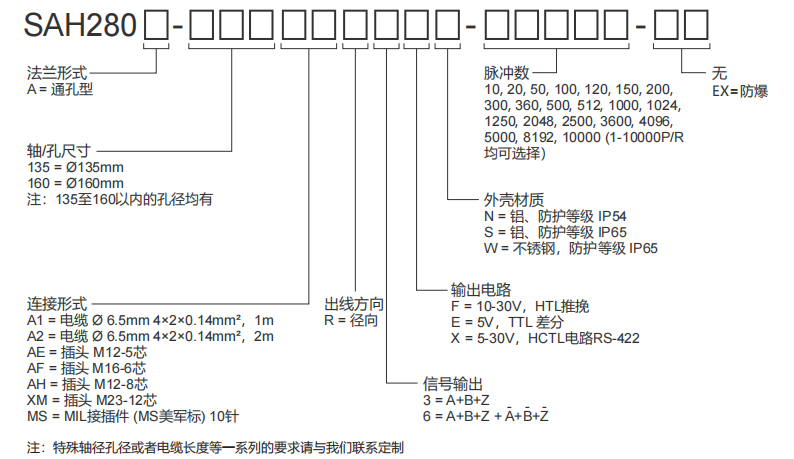

| SAH280 | ① | - | ② | ③ | ④ | ⑤ | - | ⑥ | - | ⑦ | ⑧ | - | ⑨ |
注：特殊軸徑孔徑或者電纜長度等要求請與我們聯系定制。
