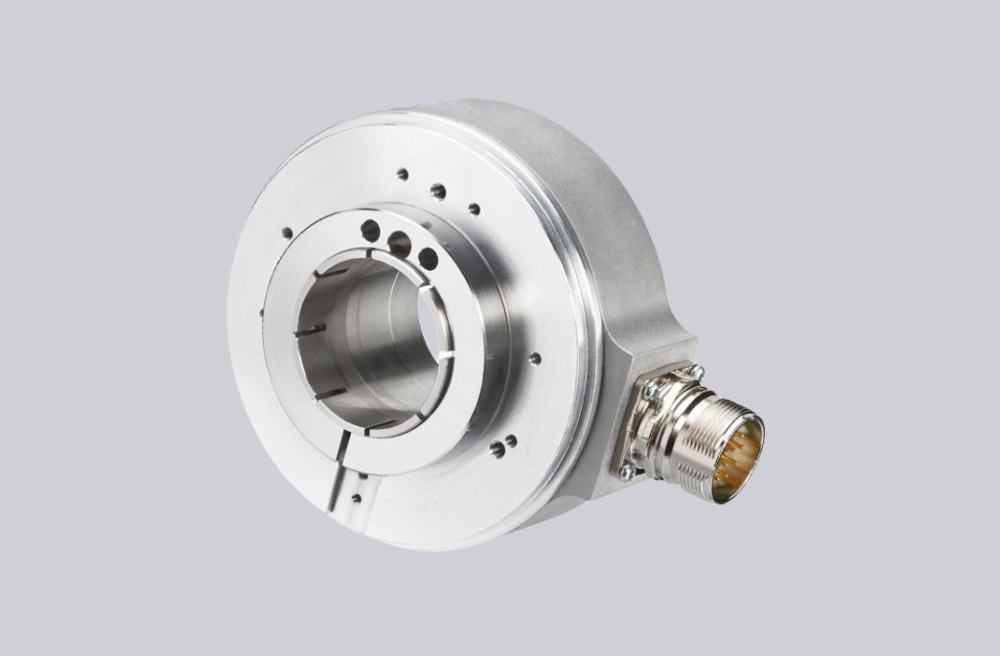

外形尺寸100mm通孔型、孔徑最大45mm
精確的光電感應或磁感應技術、電磁兼容性好
每圈脈沖數最高可達10000P/R
過壓、過流、浪涌沖擊保護
工作溫度可選低溫-40°C…高溫+110°C
堅固的金屬外殼、雙軸承設計、防護等級高達IP65
具備反短接和短路保護、有效降低安裝錯誤對編碼器造成影響

產品規格參數 (SAH100 增量脈沖系列)

參數名稱	SAH100A / SAH100B (通孔型)
法蘭特性	通孔型
主軸尺寸	通孔 ? 25, 30, 35, 38, 42, 45mm
外殼材質	鋁合金（可選不銹鋼外殼）
感應原理	光學
電源電壓	5V ± 5%、10~30VDC、5~30VDC
輸出方式/信號	HTL/推挽式、TTL/RS422；信號 A B Z + A/ B/ Z/
響應頻率	300kHz max
物理保護	反極性保護：有；短路保護：有
運動性能	最大轉速：6000r/min；主軸負載：徑向 150N，軸向 80N
環境防護	防護等級：IP65；工作溫度：-40℃...+85℃（可選 -40℃...+110℃）
啟動力矩	< 0.01Nm (IP65)
抗力指標	抗沖擊：50g, 11ms；抗振動：10g, 10...2000Hz
每圈脈沖數	常用脈沖：1...10000；支持 10000 脈沖以內任何規格定制

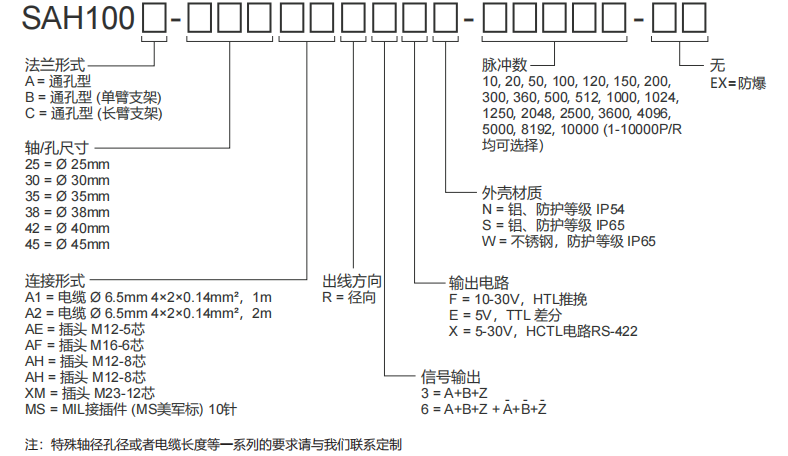

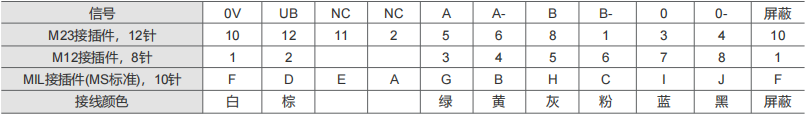

電氣連接 (接線定義)

信號	0V	UB	NC	NC	A	A-	B	B-	0	0-	屏蔽
M23接插件, 12針	10	12	11	2	5	6	8	1	3	4	10
M12接插件, 8針	1	2	-	-	3	4	5	6	7	8	1
MIL接插件(MS標準), 10針	F	D	E	A	G	B	H	C	I	J	F
接線顏色	白	棕	-	-	綠	黃	灰	粉	藍	黑	屏蔽

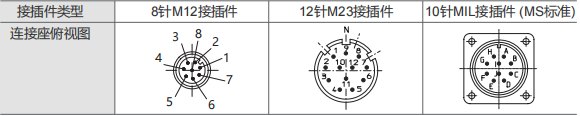

針式連接座俯視圖

接插件類型	5針 M12接插件	8針 M12接插件	12針 M23接插件
連接座俯視圖

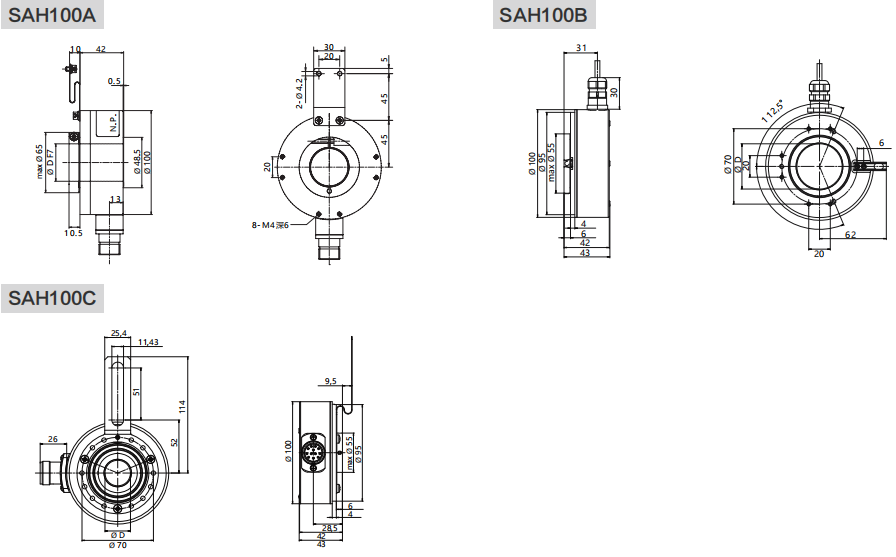

安裝尺寸圖

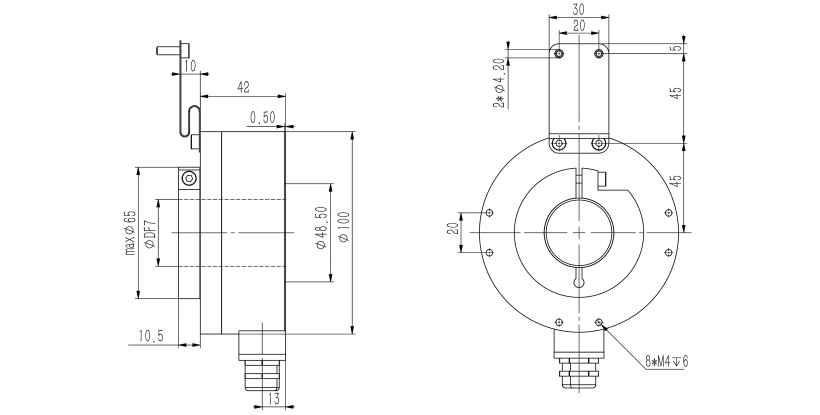

SAH100A

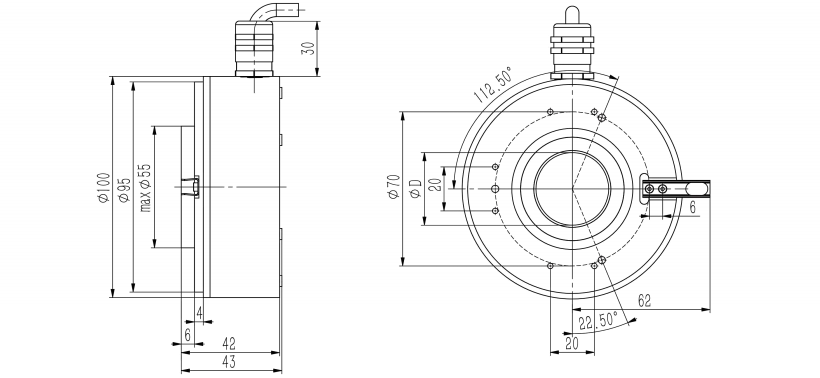

SAH100B

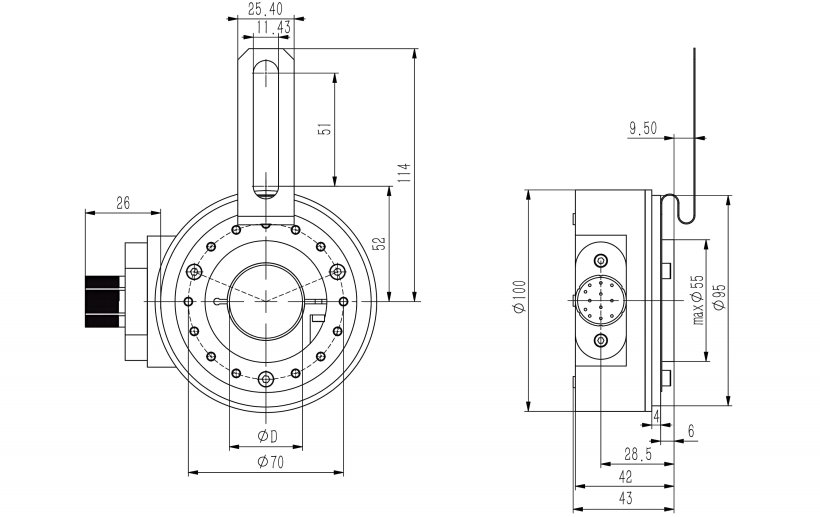

SAH100C
