精確的可編程磁式感應 >>
外形尺寸24mm實心軸或盲孔型
脈沖數最高可達16384P/R
防護等級可達IP65
特別適合空間狹窄的環境，減小安裝空間

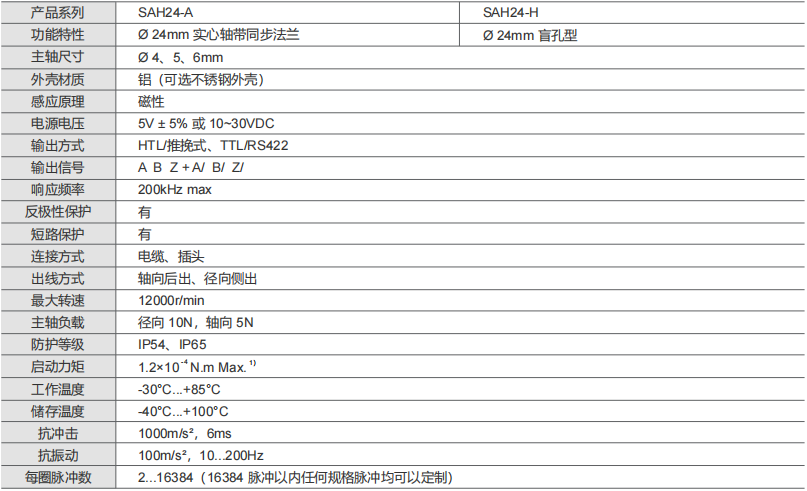

產品規格參數 (SAH24 增量脈沖系列)
| 參數名稱 | SAH24-A (實心軸同步法蘭) | SAH24-H (盲孔型) |
|---|---|---|
| 功能特性 | ? 24mm 實心軸帶同步法蘭 | ? 24mm 盲孔型 |
| 主軸尺寸 | ? 4、5、6mm | |
| 感應原理 | 磁性 | |
| 電源電壓 | 5V ± 5% 或 10~30VDC | |
| 輸出方式 | HTL/推挽式、TTL/RS422 | |
| 輸出信號 | A、B、Z + A/、B/、Z/ | |
| 響應頻率 | 200kHz max | |
| 最大轉速 | 12000 r/min | |
| 主軸負載 | 徑向 10N，軸向 5N | |
| 防護等級 | IP54、IP65 | |
| 工作溫度 | -30℃…+85℃ (儲存溫度：-40℃…+100℃) | |
| 抗力指標 | 抗沖擊：1000m/s2, 6ms；抗振動：100m/s2, 10...200Hz | |
| 每圈脈沖數 | 2...16384 (16384脈沖以內任何規格脈沖均可定制) | |
電氣連接 (接線定義)
| 信號 | 0V | +UB | A | A- | B | B- | Z | Z- |
|---|---|---|---|---|---|---|---|---|
| 帶反相信號電纜顏色 | 白 | 棕 | 綠 | 黃 | 灰 | 粉 | 藍 | 紅 |
| 無反相信號電纜顏色 | 白 | 棕 | 綠 | - | 黃 | - | 灰 | - |

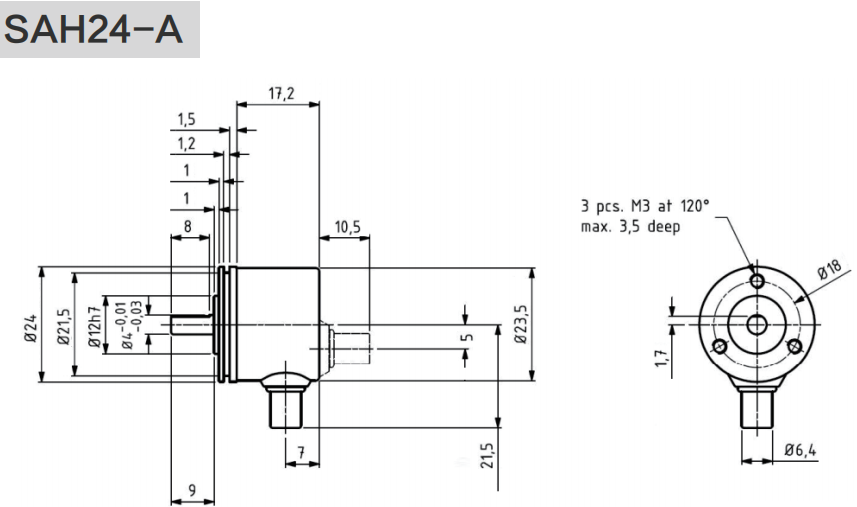

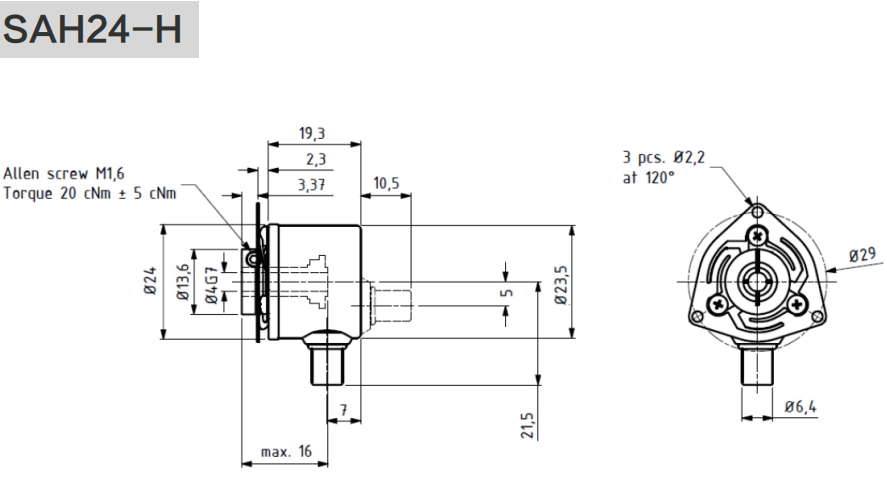

安裝尺寸圖

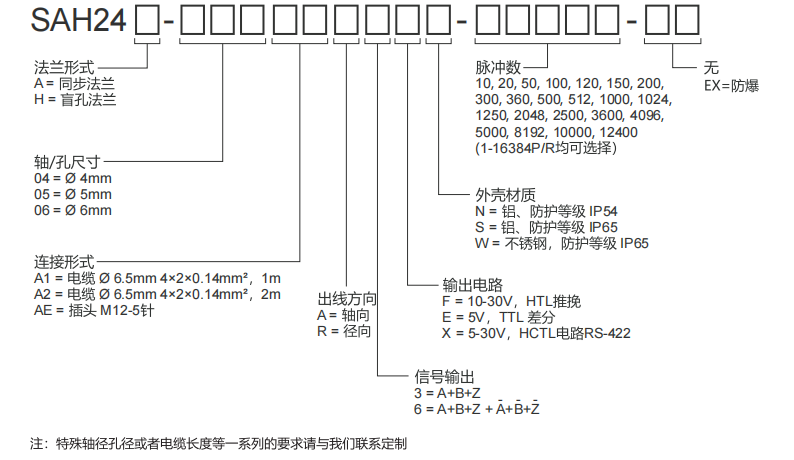

選型數據表
