工業精密型15米、20米拉線位移傳感器
測量范圍從0….20000mm,萬能的輸出信號可選擇，可自行裝配
可選擇數字型輸出和模擬信號輸出，增量編碼器或絕對值編碼器
鋁合金材質，精密螺旋升降，自動排線，每圈行程一致，重復精度高，
防護等級最高達IP64，可完美應用與任何領域的尺寸測量和位置測量
安裝空間小，測量精度高，可靠性高，橡膠密封出繩口，使用壽命長，保養維護少，安裝方便
產品參數
| 產品系列 | SALS130-J15M | SALS130-J20M | SALS130-J25M |
|---|---|---|---|
| 描述 | 用于帶 6 mm 軸的伺服法蘭或 10 mm 軸夾緊法蘭的拉線測量牽引機構 | ||
| 供貨范圍 | 可提供僅拉線盒機構（不含編碼器）或集成編碼器版本 | ||
| 測量范圍 | 0 m … 15 m | 0 m … 20 m | 0 m … 25 m |
| 再現性 | ≤ 2 mm | ||
| 線性度 | ≤ ±2 mm | ||
| 滯后 | ≤ 5 mm | ||
| 重量 | 5 kg 拉線機構 | 6 kg 拉線機構 | 7.8 kg 拉線機構 |
| 重量 | 2.6 g/m 拉線繩 | ||
| 拉線繩材料 | 高柔性 316 不銹鋼拉繩 | ||
| 彈簧套材料 | 鋅壓鑄件 | ||
| 拉線盒外殼材料 | 鋁（陽極氧化處理），壓鑄鋁 | ||
| 拉線繩每圈長度 | 327.7 mm | 332.4 mm | 333.2 mm |
| 拉線繩實際長度 | 15.2 m | 20.2 m | 25.2 m |
| 彈簧回彈力 | 10 N … 20 N1) | ||
| 拉線繩直徑 | 0.81 mm | ||
| 拉線繩加速度 | 30 m/s2 | ||
| 調節速度 | 6 m/s | ||
| 分辨率說明 | 每圈拉線長度 ÷ 每圈編碼器步數 = 拉線編碼器組合分辨率 | ||
| 工作環境溫度 | -30 °C … +70 °C | ||
| 外殼防護等級 | IP64 | ||
| 使用壽命 | Typ. 1,000,000 次循環2) 3) | ||
1）該值在環境溫度為 25°C 時測得。溫度變化時，該值或有偏差。
2）平均值取決于負載形式。
3）使用壽命取決于負荷類型。影響因素包括：環境條件、安裝情況、所使用的測量范圍、移動速度以及加速度。
安裝尺寸

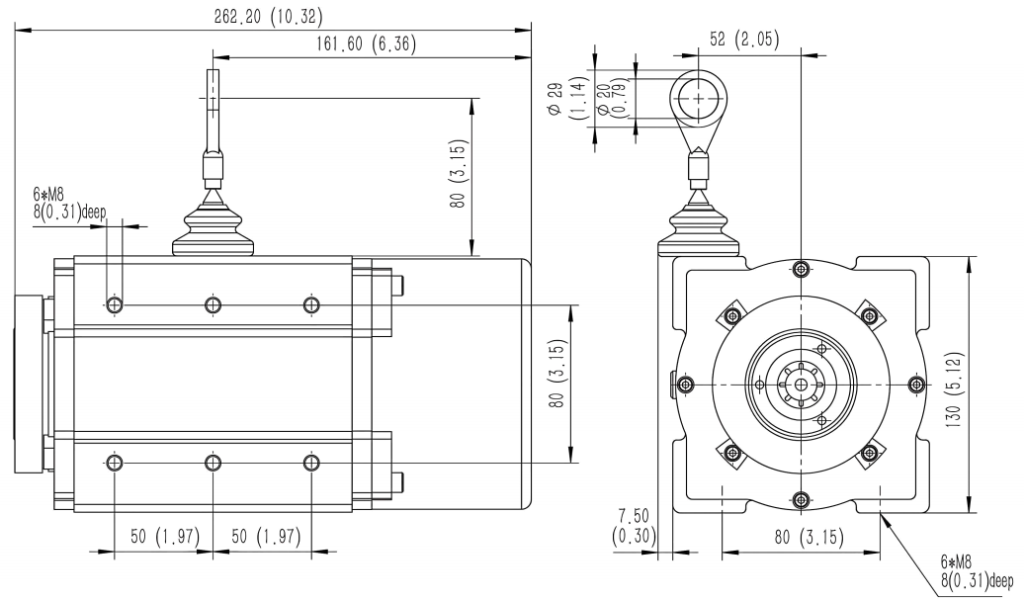

SALS130-J15M

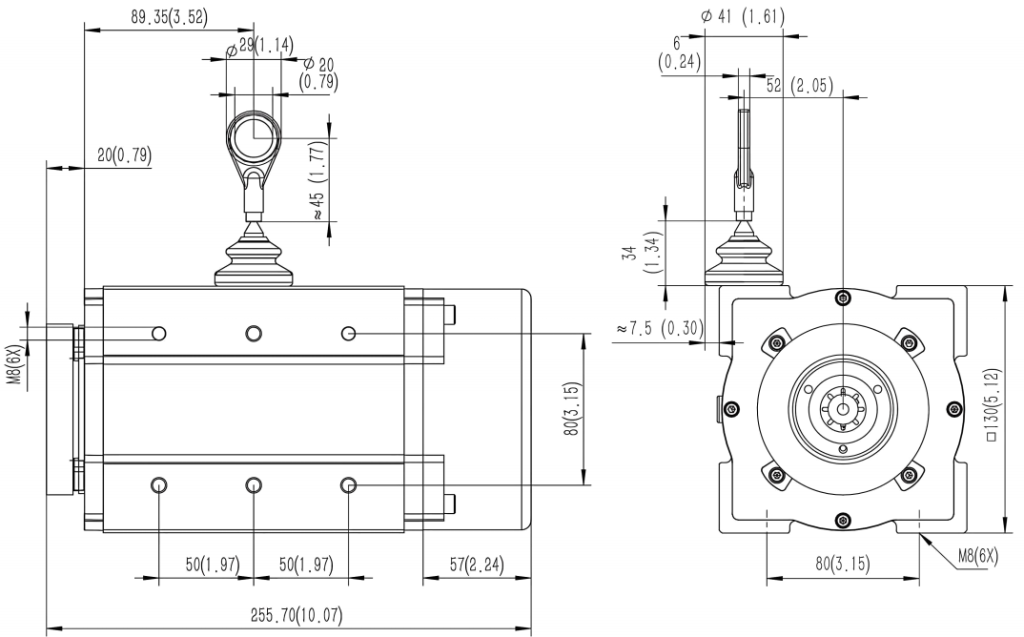

SALS130-J20M
實時選型
| SALS130-J | ① | M | - | ② |
注：請選擇測量范圍及編碼器安裝形式生成完整型號。
