SSI絕對值工業編碼器SAS/M36
保證產品每個元器件均為純國產化供應鏈
高精確的磁式感應技術，單圈或多圈編碼器
SSI接口，時鐘頻率高達2MHz
可額外增加增量信號TTL或HTL輸出
單圈分辨率最高可達14位，多圈圈數高達14位
超強的抗沖擊和抗振動能力、高防護等級
具備反短接和短路保護、有效降低安裝錯誤對編碼器造成影響

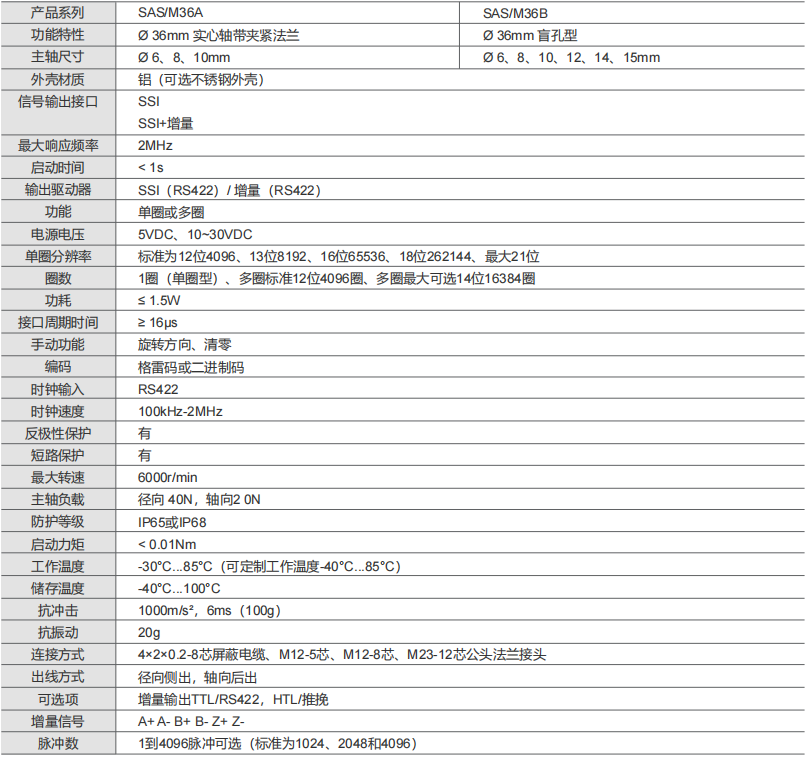

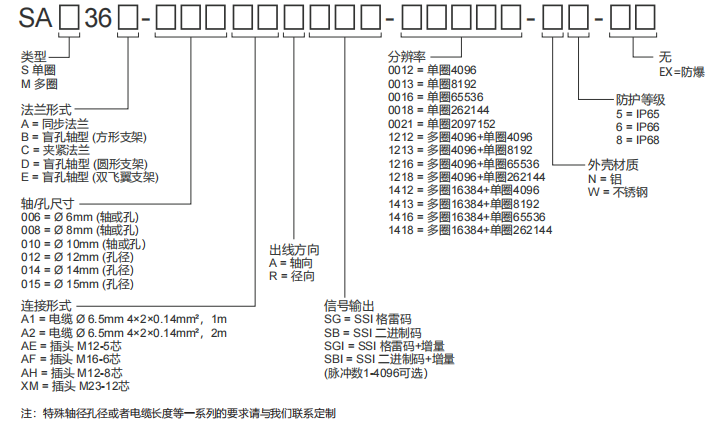

產品參數

產品系列	SAS/M36A	SAS/M36B
功能特性	?36mm 實心軸	?36mm 盲孔軸
主軸尺寸	?6mm	?6mm
外殼材質	鋁（可選不銹鋼外殼）
信號輸出接口	SSI
響應頻率	100KHz-2MHz
功能	單圈或多圈
電源電壓	10 ~ 30VDC
單圈分辨率	13位8192、16位65536
圈數	1圈（單圈型）、多圈12位4096圈
功耗	≤1W
接口周期時間	≥16μs
功能	旋轉方向、清零
編碼	格雷碼或二進制碼
反極性保護	有
短路保護	有
防雷擊防靜電保護	有
最大轉速	3000r/min
主軸負載	徑向40N，軸向20N
防護等級	IP65
啟動扭矩	＜0.01Nm
工作溫度	-40℃ ~ +85℃
儲存溫度	-45℃ ~ +100℃
抗沖擊	1000m/s2，6ms（100g）
抗振動	20g
連接方式	4×2×0.14-8芯屏蔽電纜、M12-8芯
出線方式	徑向側出、軸向后出

接線定義

信號	GND	VCC	C +	C -	D +	D -	DIR	PSET	SHIELD
M12接插件，8針	1	2	3	4	5	6	7	8
接線顏色	白	棕	綠	黃	灰	粉	藍	黑	銀

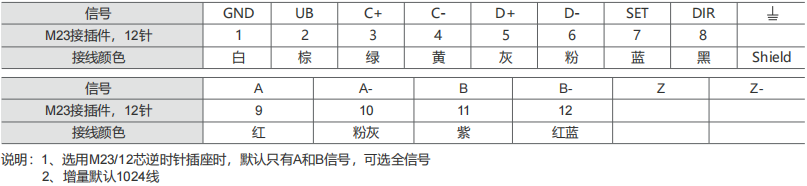

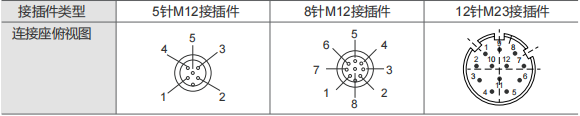

針腳定義

接口類型

Clock/Data：四線的 RS422 模式，±5V，一對時鐘觸發，一對數據輸出。

D1……Dn = 位置數據

T=1/f  時鐘周期≤2 MHz

MSB=高位數據位（數據首位）

Tp=時鐘間隙＞單穩態觸發時間

LSB=低位數據位（數據末位）

Tm=單穩態觸發時間≥16us

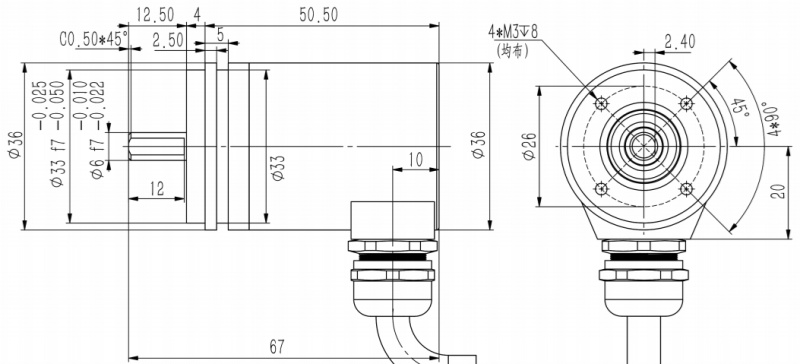

安裝尺寸

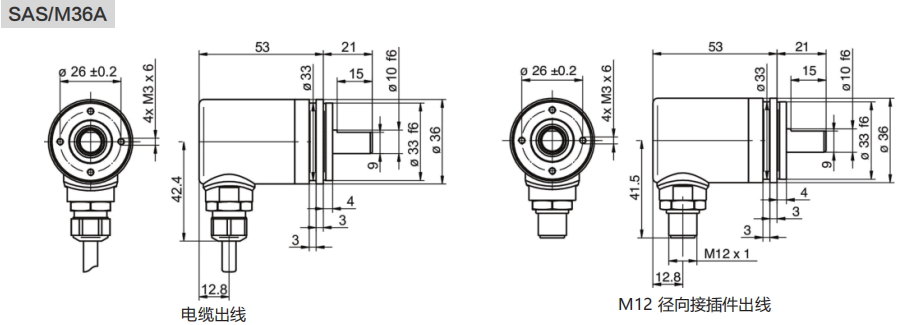

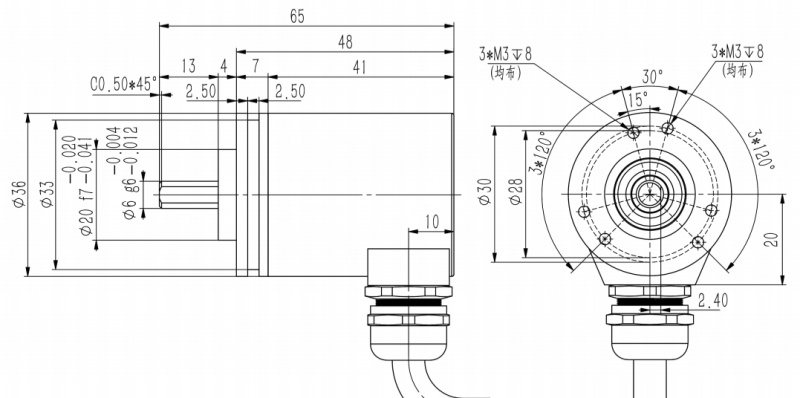

SAS/M36A

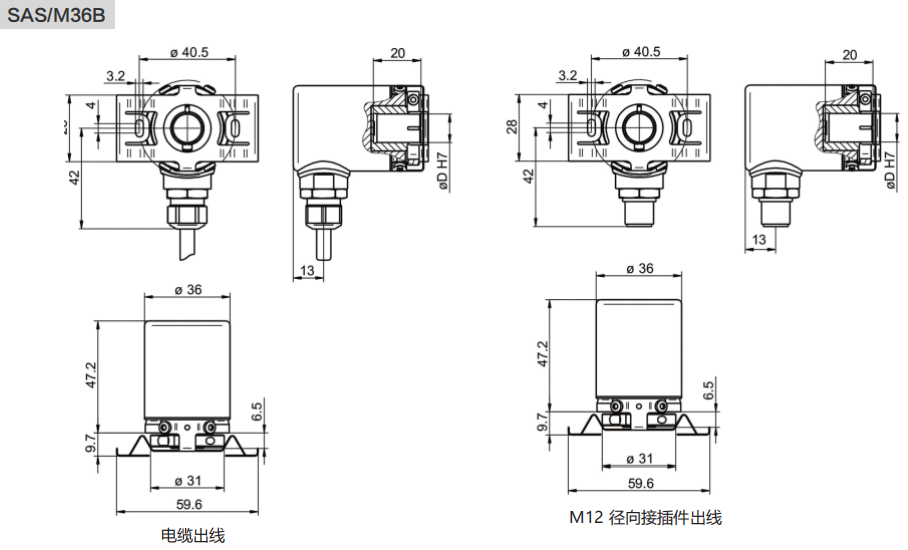

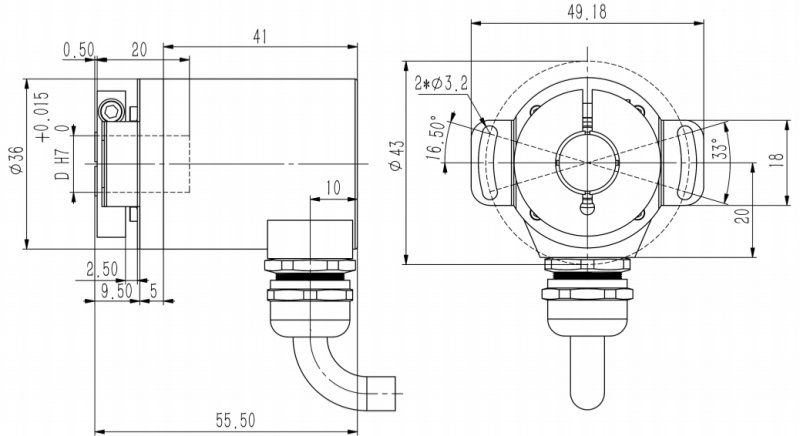

SAS/M36B

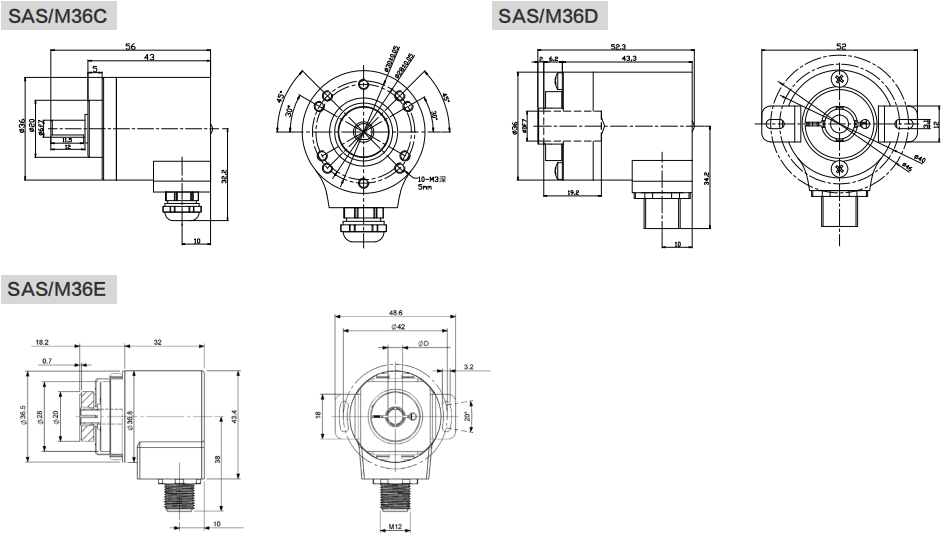

SAS/M36C
