4-20MA、0-20MA、0-10V、0-5V絕對值工業編碼器SAS/M40
保證產品每個元器件均為國產化供應鏈
高精確的磁式感應技術，單圈或多圈編碼器
模擬量電流4-20mA、0-20mA或電壓0-10V、0-5V輸出
單圈分辨率最高可達16位，多圈圈數高達14位
超強的抗沖擊和抗振動能力
具備反短接和短路保護、有效降低安裝錯誤對編碼器造成影響

產品參數

產品系列	SAS/M40A	SAS/M40C
功能特性	?40mm 實心軸	?40mm 盲孔軸
主軸尺寸	?6mm	?6mm
外殼材質	鋁（可選不銹鋼外殼）
信號輸出接口	4-20mA；0-20mA；0-10V；0-5V
功能	單圈或多圈
電源電壓	10 ~ 30VDC
單圈分辨率	13位8192、16位65536
圈數	1圈（單圈型）、多圈12位4096圈、多圈最大可選14位16384圈
功耗	≤1W
功能	每圈對應值可調，多圈總圈數可調，方向可調，預設位置可調，外部零位可調
反極性保護	有
短路保護	有
防雷擊防靜電保護	有
最大轉速	3000r/min
主軸負載	徑向40N，軸向20N
防護等級	IP65
啟動扭矩	＜0.01Nm
工作溫度	-40℃ ~ +85℃
儲存溫度	-45℃ ~ +100℃
抗沖擊	1000m/s2，6ms（100g）
抗振動	20g
連接方式	4×2×0.14-8芯屏蔽電纜、M12-8芯
出線方式	徑向側出、軸向后出

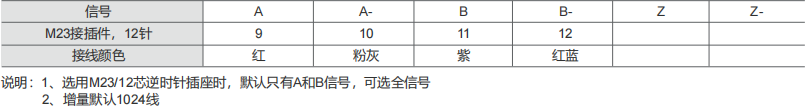

接線定義

信號	GND	VCC	485A	485 B	PSET	OUT +	PRO	OUT -	SHIELD
M12接插件，8針	1	2	3	4	5	6	7	8
接線顏色	白	棕	綠	黃	灰	粉	藍	黑	銀

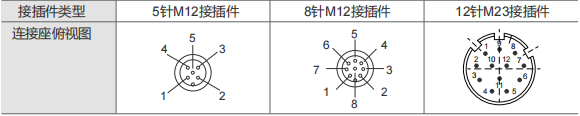

針腳定義

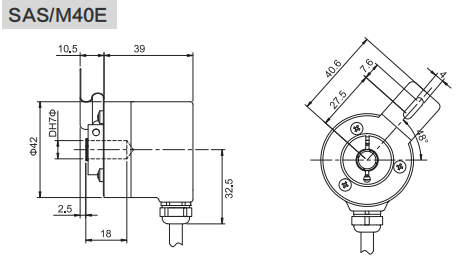

安裝尺寸

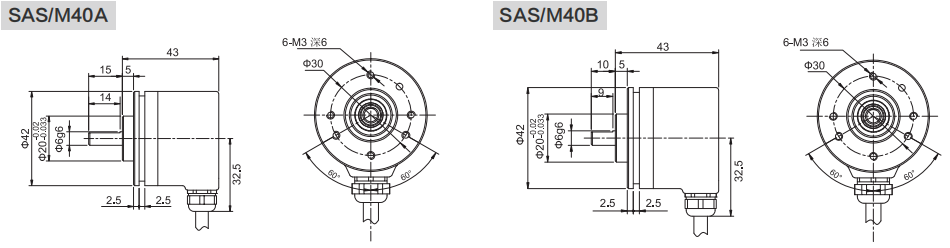

SAS/M40A

SAS/M40B

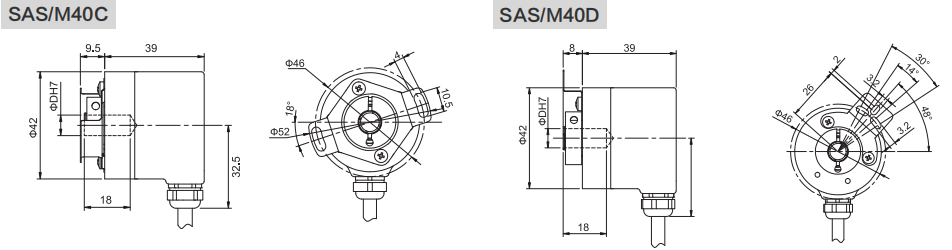

SAS/M40C
