產品核心元器件采用國產化供應鏈體系，保障供應鏈連續性與系統運行穩定性。
高精確的磁式感應技術，單圈或多圈編碼器
EtherNet/IP總線最大速率100Mbit
單圈分辨率最高可達18位，多圈圈數高達14位
超強的抗磁場干擾能力，LED狀態顯示
具備反短接和短路保護、有效降低安裝錯誤對編碼器造成影響
產品參數
| 產品系列 | SAS/M78A | SAS/M78C |
|---|---|---|
| 功能特性 | ?78mm 實心軸 | ?78mm 盲孔型 |
| 主軸尺寸 | ?10、12、14、16、25.4mm （其它尺寸可定制 ） | |
| 外殼材質 | 鋁（可選不銹鋼外殼） | |
| 支持功能 | DLR | |
| 協議 | 1、2、3、120 | |
| 輸出驅動器 | Ethernet | |
| 功能 | 單圈或多圈 | |
| 電源電壓 | 10 ~ 30VDC | |
| 單圈分辨率 | 13位8192、16位65536 | |
| 圈數 | 1圈（單圈型）、多圈12位4096圈、多圈最大可選14位16384圈 | |
| 功耗 | ≤2W | |
| 編程功能 | 分辨率、速度單位、預設（零點）、計數方向、IP地址 | |
| 傳輸速率 | 10/100M自適應 | |
| 診斷 | 超速、過溫 | |
| 編碼 | 二進制碼 | |
| 反極性保護 | 有 | |
| 短路保護 | 有 | |
| 防雷擊防靜電保護 | 有 | |
| 最大轉速 | 3000r/min | |
| 主軸負載 | 徑向200N，軸向100N | |
| 防護等級 | IP65 或 IP67 | |
| 啟動力矩 | ＜0.05Nm | |
| 工作溫度 | -40℃ ~ +85℃ | |
| 儲存溫度 | -40℃ ~ +100℃ | |
| 抗沖擊 | 1000m/s2，6ms（100g） | |
| 抗振動 | 20g | |
| 連接方式 | 電纜、端子盒：1個電纜格蘭，1個格蘭塞 | |
| 出線方式 | 徑向側出 | |
| 防爆認證 | Ex db IIC T5/T6 Gb，Ex tb IIIC T95℃/T80℃ Db | |
安裝尺寸
SAS/M78A
SAS/M78C

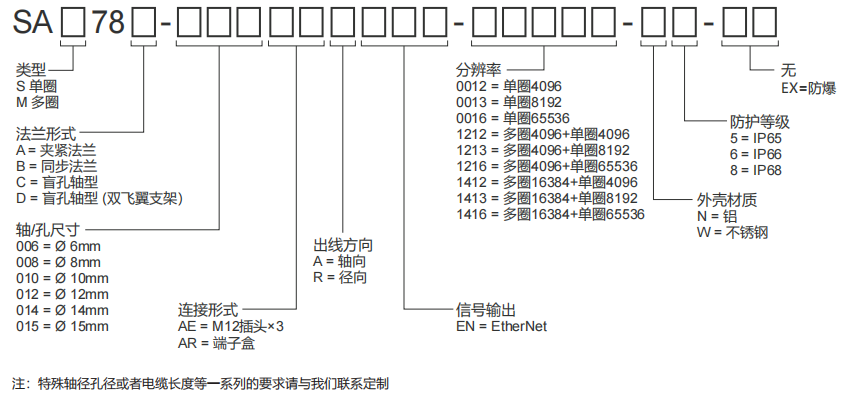

實時選型
| SA | ① | 78 | ② | - | EN | ④ | ⑤ | - | ⑥ | - | ⑦ | ⑧ | ⑨ | - | Ex |
注：特殊軸徑、孔徑、電纜長度及接口要求可聯系定制。
