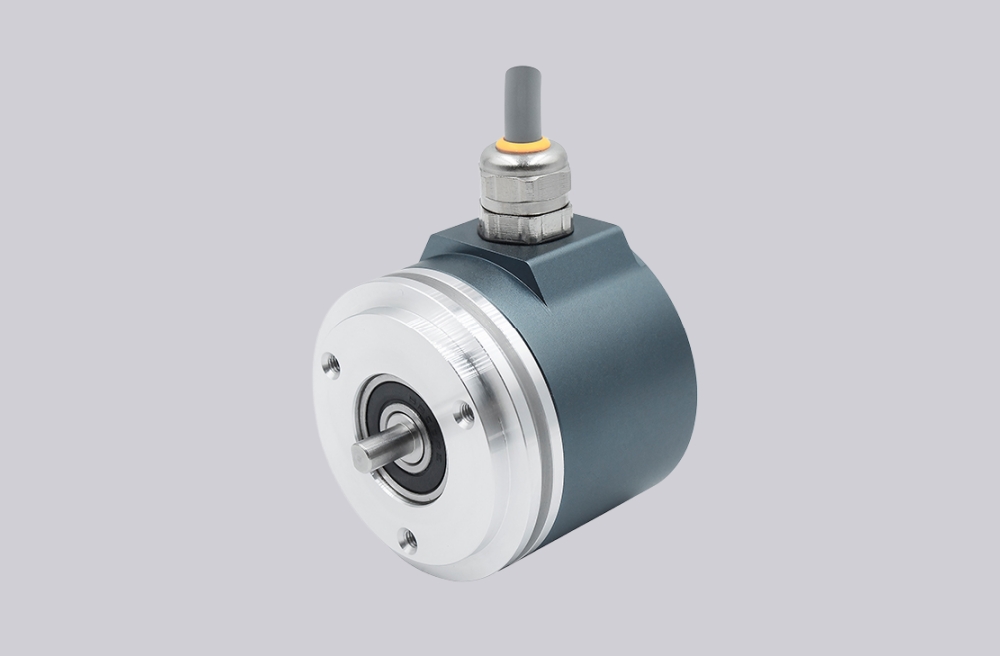

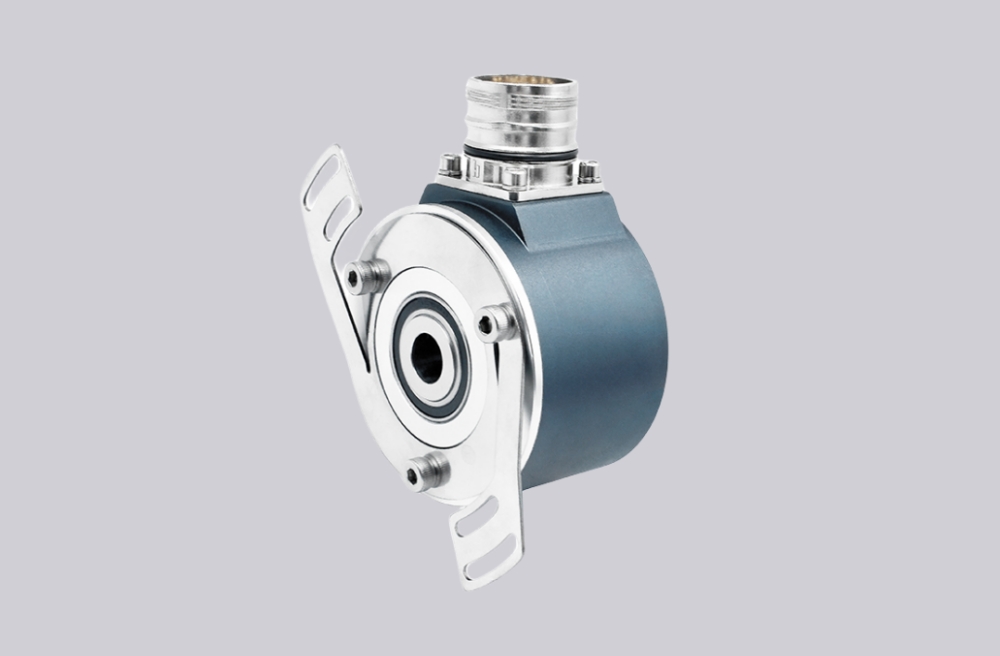

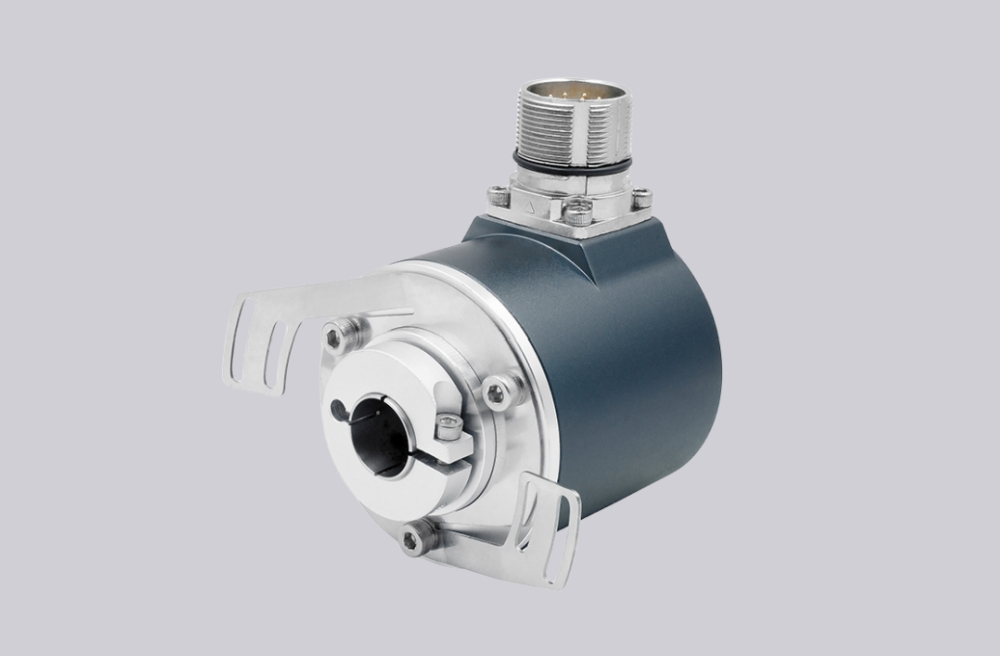

外形尺寸58mm實心軸、盲孔型或通孔型
精確的光電感應或磁感應技術、電磁兼容性好
每圈脈沖數最高可達16384P/R
過壓、過流、浪涌沖擊保護
工作溫度可選低溫-40°C…高溫+110°C
堅固的金屬外殼、雙軸承設計、防護等級高達IP68
具備反短接和短路保護、有效降低安裝錯誤對編碼器造成影響

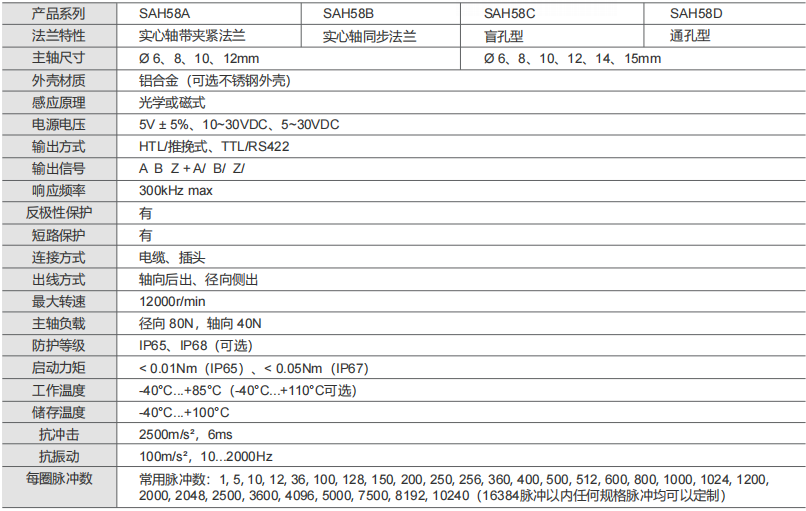

產品規格參數 (SAH58 增量脈沖系列)

參數名稱	SAH58A/B (實心軸)	SAH58C/D (盲孔/通孔型)
法蘭特性	夾緊法蘭(A) / 同步法蘭(B)	盲孔型(C) / 通孔型(D)
主軸尺寸	? 6、8、10、12mm	? 6、8、10、12、14、15mm
外殼材質	鋁合金（可選不銹鋼外殼）
感應原理	光學或磁式
電源電壓	5V ± 5%、10~30VDC、5~30VDC
輸出方式/信號	HTL/推挽式、TTL/RS422；信號 A B Z + A/ B/ Z/
響應頻率	300kHz max
物理保護	反極性保護：有；短路保護：有
運動性能	最大轉速：12000r/min；主軸負載：徑向 80N，軸向 40N
環境指標	防護等級：IP65、IP68（可選）；工作溫度：-40℃...+85℃
啟動力矩	< 0.01Nm (IP65) 、 < 0.05Nm (IP67)
機械強度	抗沖擊：2500m/s2, 6ms；抗振動：100m/s2, 10...2000Hz
每圈脈沖數	常用脈沖：1...10240；支持 16384 脈沖以內任何規格定制

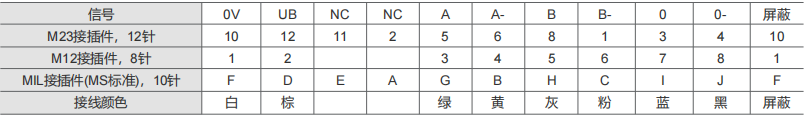

電氣連接 (接線定義)

信號	0V	UB	NC	NC	A	A-	B	B-	0	0-	屏蔽
M23接插件, 12針	10	12	11	2	5	6	8	1	3	4	10
M12接插件, 8針	1	2	-	-	3	4	5	6	7	8	1
MIL接插件(MS標準), 10針	F	D	E	A	G	B	H	C	I	J	F
接線顏色	白	棕	-	-	綠	黃	灰	粉	藍	黑	屏蔽

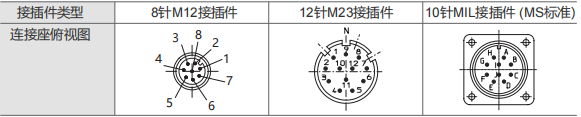

針式連接座俯視圖

接插件類型	5針 M12接插件	8針 M12接插件	12針 M23接插件
連接座俯視圖

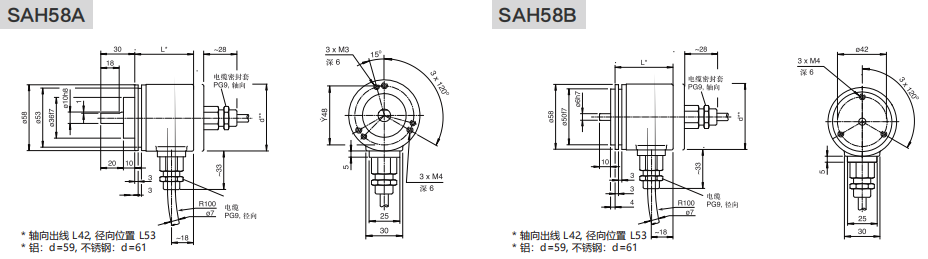

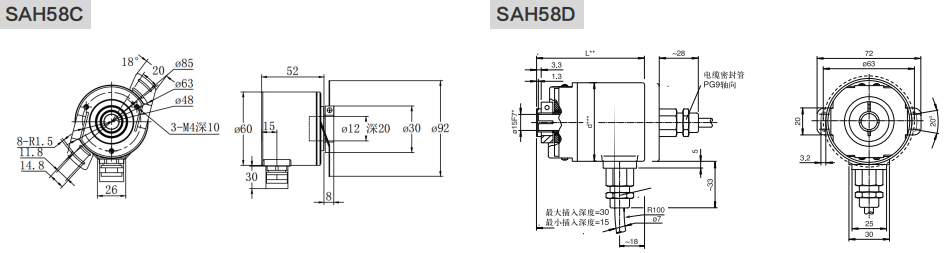

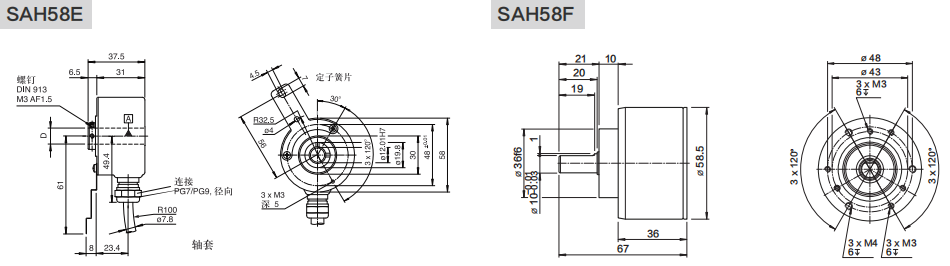

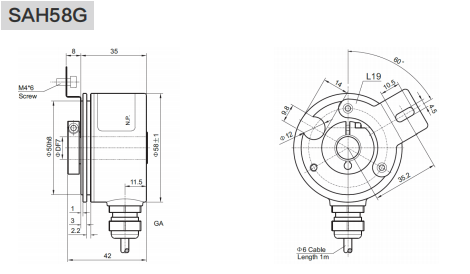

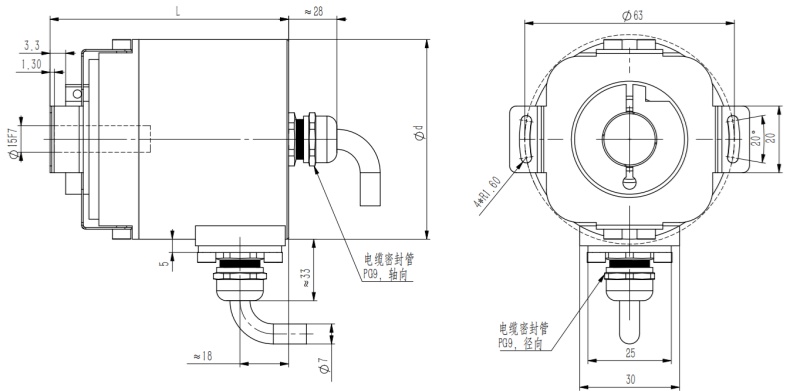

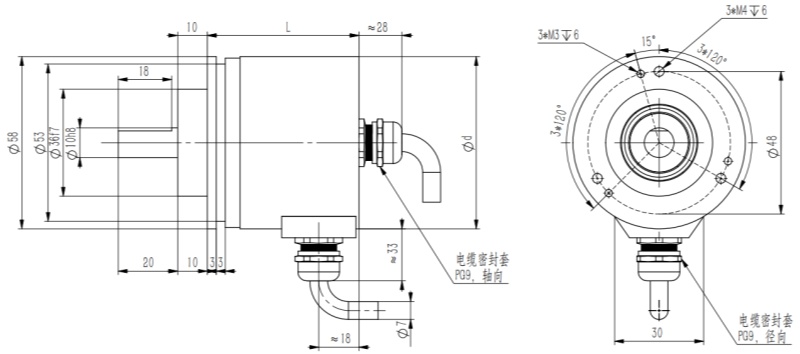

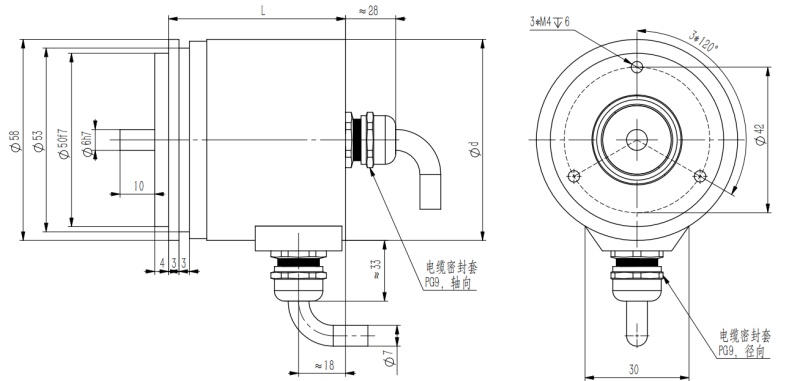

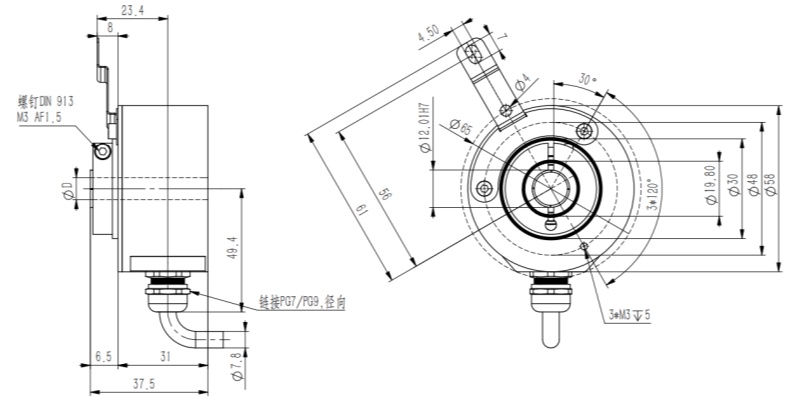

安裝尺寸圖

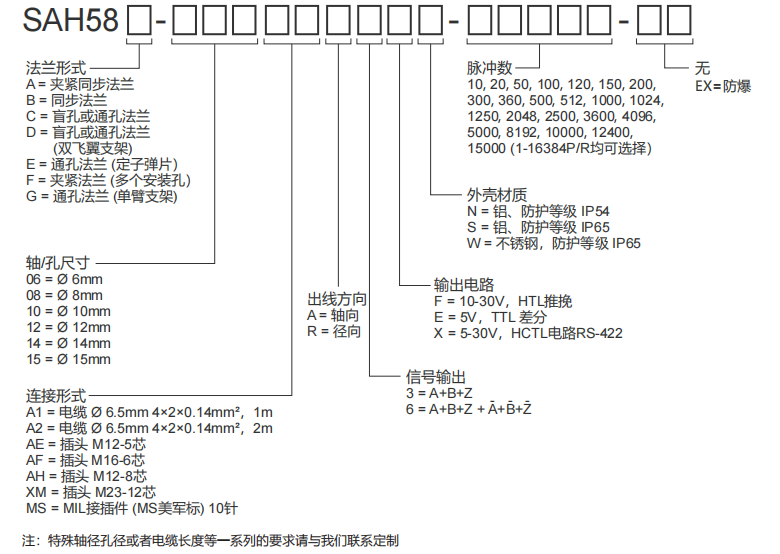

選型數據表
